Hacer un termómetro inalámbrico con un chip ESP8266 no es difícil. Que funcione a pilas y dure más de unos pocos días requiere más cabeza. Nos iniciamos en los proyectos a baterías. Hablaremos de espnow y MQTT. Veremos ideas para reducir el consumo y lograr la máxima autonomía. Bienvenido a un mundo donde cada miliamperio cuenta.

Te va a sonar a perogrullo, pero lo fundamental es conocer cada componente de tu circuito. Y tener bajo control su consumo. Por eso voy a usar un módulo ESP-01S. Porque tengo el esquema de cuando hice la entrada Avisador personal de autobús con ESP8266. Podría haber usado un módulo ESP-12F. Pero cuidado con las placas de desarrollo, porque tienen muchos componentes adicionales cuyo consumo no conoces.

El software lo voy a hacer con el framework ESP-IDF y mi propia librería para DS1820. Os dejo enlaces al código al final.

Tensión de alimentación

Según el datasheet del ESP8266, este chip necesita entre 2.5 y 3.6V. Una batería de litio de 3.6V parece lo más apropiado. Son recargables y fáciles de conseguir en varios tamaños.

Sin embargo, trabajando con baterías siempre debemos hilar fino.

Para empezar, las baterías no son de 3.6V. Igual que las pilas alcalinas no son de 1.5V. Existen pilas que recién compradas dan 1.55V y, al punto de agotarse, sólo 0.8V. Durante la mayor parte de su vida útil, eso sí, están entre 1.4 y 1.5V.

Las baterías de litio de 3.6 o 3.7V, se cargan hasta los 4.2V. Y puedes usarlas mientras tienen 3 o 2.5V mínimo. Esta es la curva de descarga de una 18650 de Panasonic. He resaltado en fondo verde el rango recomendado para el ESP8266.

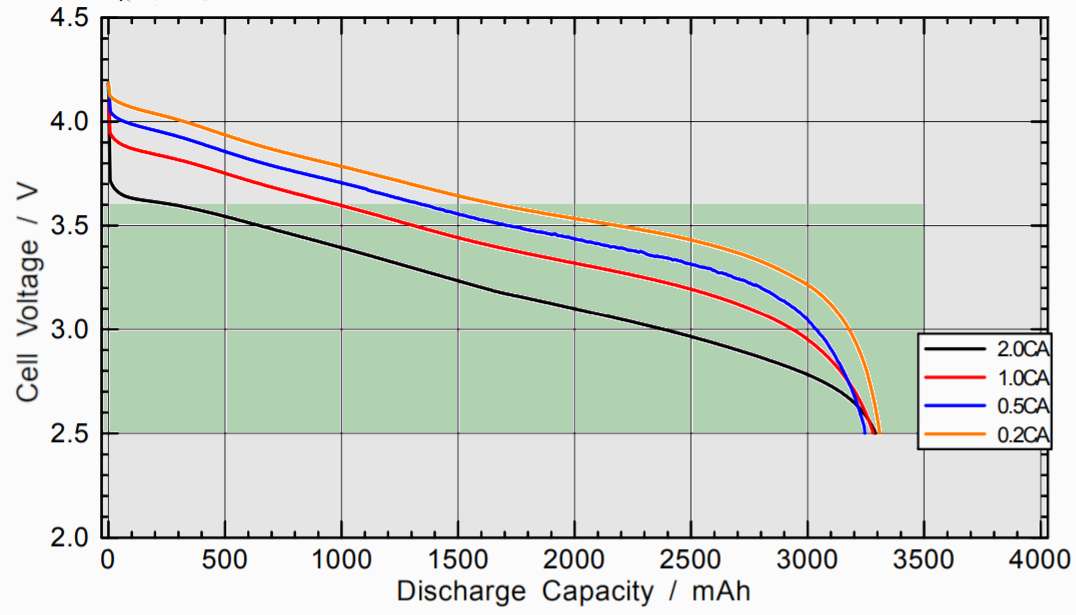

Curva de descarga para la batería NCR18650B. Datasheet. Panasonic.

A propósito, no las dejes descargadas mucho tiempo ni las lleves por debajo del mínimo. Porque empiezan a ocurrir reacciones químicas indeseadas. Lentamente uno de los electrodos se descompone y se disuelve en el electrolito. Como consecuencia, se deterioran, pierden capacidad, su resistencia interna aumenta sensiblemente y su auto-descarga también lo hace.

El caso es que pasa bastante tiempo por encima de los 3.6V.

En muchos foros vas a leer comentarios como:

Aunque el fabricante diga que el máximo absoluto del ESP8266 son 3.6V el mío lleva meses funcionando a 4.2 y va perfecto.

Y puede ser que sí, verás, depende de la suerte que tengas. Te lo explico.

En el proceso de fabricación de un microchip intervienen muchos factores que afectan al resultado. La calidad de la oblea de silicio, la pureza de los materiales, el estado de las máquinas… Por pura estadística, en cada partida de semiconductores los hay mejores y peores.

Durante la producción se toman muestras del lote y se someten a unos tests para evaluar cuánto se ajusta a las especificaciones. Si sale sobresaliente, lo vendes más caro como grado especial (automotriz, médico, militar, aeroespacial, o lo que sea). Si sale normal, lo vendes a distribuidores y fabricantes; entrando a formar parte de la cadena de suministro. Y, si estadísticamente no cumple con las expectativas, lo vendes a mayoristas chinos para intentar sacarle el provecho que puedas.

En Aliexpress compras 100 transistores por $0.90. Y van perfectos. Algunos a lo mejor no aguantan hasta la intensidad máxima… en promedio tienen menor ganancia… quizá uno o dos no funcionan. Lo aceptamos, porque en general para tus proyectos de aficionado te sirven. Pero realmente pertenecían a un lote defectuoso. Eso no significa que no funcione ninguno. Significa que -en promedio- algún valor está fuera de las especificaciones de ese modelo. Ningún fabricante serio te lo va a admitir.

Por eso, según la calidad del ESP8266 que te haya tocado, si le metes 4.2V puede que:

  • se funda
  • se dañe en algún aspecto sutil pero irreversible
  • se comporte de forma errática
  • no le pase nada de nada.

También puede ver reducida a la mitad su vida útil y tú nunca llegues a saberlo, porque te habrás cansado de él mucho antes.

La obligación de Espressif -como fabricante- es decirte que el máximo absoluto son 3.6V. Porque a partir de ahí ya no puede garantizar las especificaciones que da para este chip.

Te pongo un ejemplo. El consumo en modo de espera deep sleep es de 20 a 30uA. Lo cual es cierto… para todo el rango recomendado entre 2.5 y 3.6V. Pero en cuanto pasamos de ahí, mira como cómo sube. Con 4.2V ya va por 400uA, no se funde, pero la corriente es 20 veces lo normal.

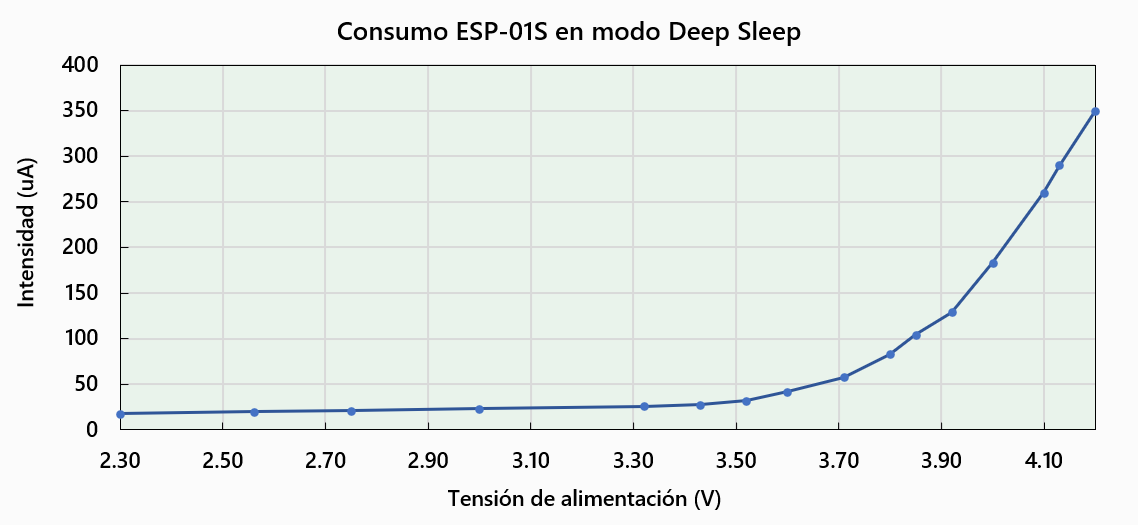

Evolución del consumo en deep-sleep del módulo ESP-01S. EyC.

El regulador

Vamos a ver cómo rebajar esa tensión que nos sobra.

Lo primero que debes considerar es la corriente del circuito. El ESP8266 consume unos 20uA en reposo (deep-sleep), 50mA en promedio y picos de hasta 400mA transmitiendo WiFi.

Una recomendación que he leído es sencillamente un diodo en serie con la batería. La caída de tensión de un diodo es de 0.7V. Eso dejaría los 4.2 en 3.5V. Perfecto. Es un componente muy barato, fácil de conseguir y de usar, no consume nada en reposo y puede suministrar la corriente necesaria.

¿Suena demasiado bien? Claro, porque es mentira.

La caída de tensión de un diodo no es fija, depende de la corriente que circule por él. Desde los 20uA en deep-sleep a los 400mA en transmisión, el rango es demasiado amplio como para afirmar que “en un diodo caen 0.7V”. Depende del tipo de diodo. Compara un 1N4148 (diodo de pequeña señal), 1N4007 (rectificador habitual) y un 1N5817 (Schottky).

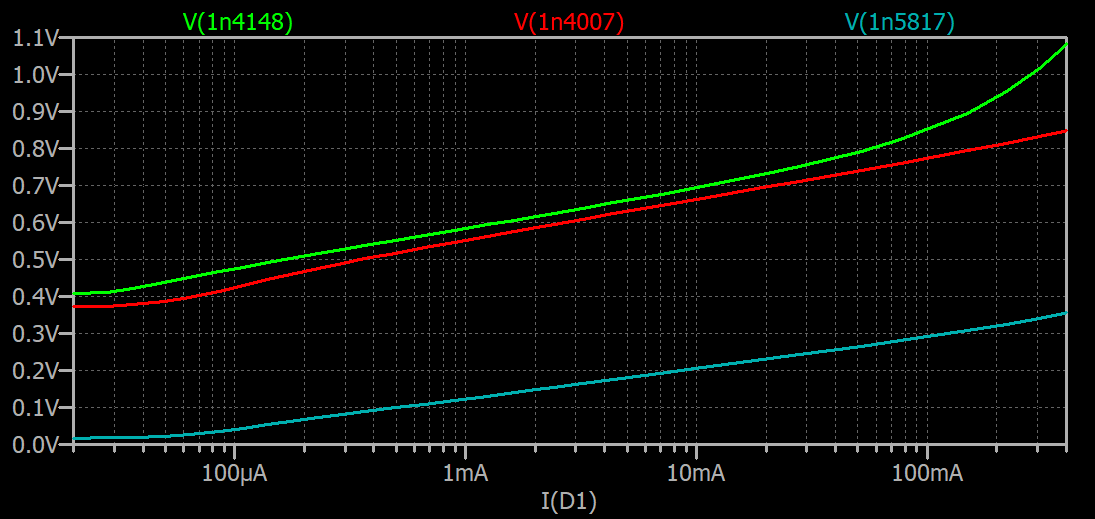

Caída de tensión en varios diodos entre 20uA y 400mA (simulación LTSpice). EyC.

No es lo ideal, pero si dudas entre no poner nada o poner un diodo, pon un diodo. Al menos protege contra los cambios de polaridad accidentales.

Yo prefiero usar un regulador serie.

Los LDO (de Low Dropout Regulator) son reguladores diseñados especialmente para funcionar con baterías. Se caracterizan por su mínima caída de tensión y bajo consumo. Propongo el MCP1700 de Microchip (MCP1700 Low Quiescent Current LDO - Microchip Technology Inc.) que consume en reposo sólo 1.8uA.

Espera. Antes de seguir. 1.8uA es poco, es muy poco. Pero piensa en cómo de poco es. Sin considerar las pérdidas por auto-descarga, una batería Li-Ion corriente de 1500mAh podría alimentar un MCP1700 durante ¡95 años!.

Aunque ese consumo tan diminuto se consigue a costa de algunas limitaciones:

  • La corriente máxima que puede suministrar es 250mA.
  • La velocidad de respuesta es muy lenta.

El ESP8266 tiene picos de consumo superiores a los 250mA. ¿Supone un problema? No, según el datasheet:

6.5 Pulsed Load Applications

The 250 mA rating is a maximum average continuous rating. As long as the average current does not exceed 250 mA, pulsed higher load currents can be applied to the MCP1700. The typical current limit for the MCP1700 is 550 mA.

Viene a decir que los 250mA máximos son de continuo, y que el máximo en picos es relmente 550mA.

Pero tiene truco. Ahora es cuando entra en juego el otro compromiso, la velocidad de respuesta.

He conectado un MCP1700 alimentado a 4.2V. Y a su salida un circuito cuya corriente sube de golpe a 400mA. Mira lo que le ocurre a la tensión regulada:

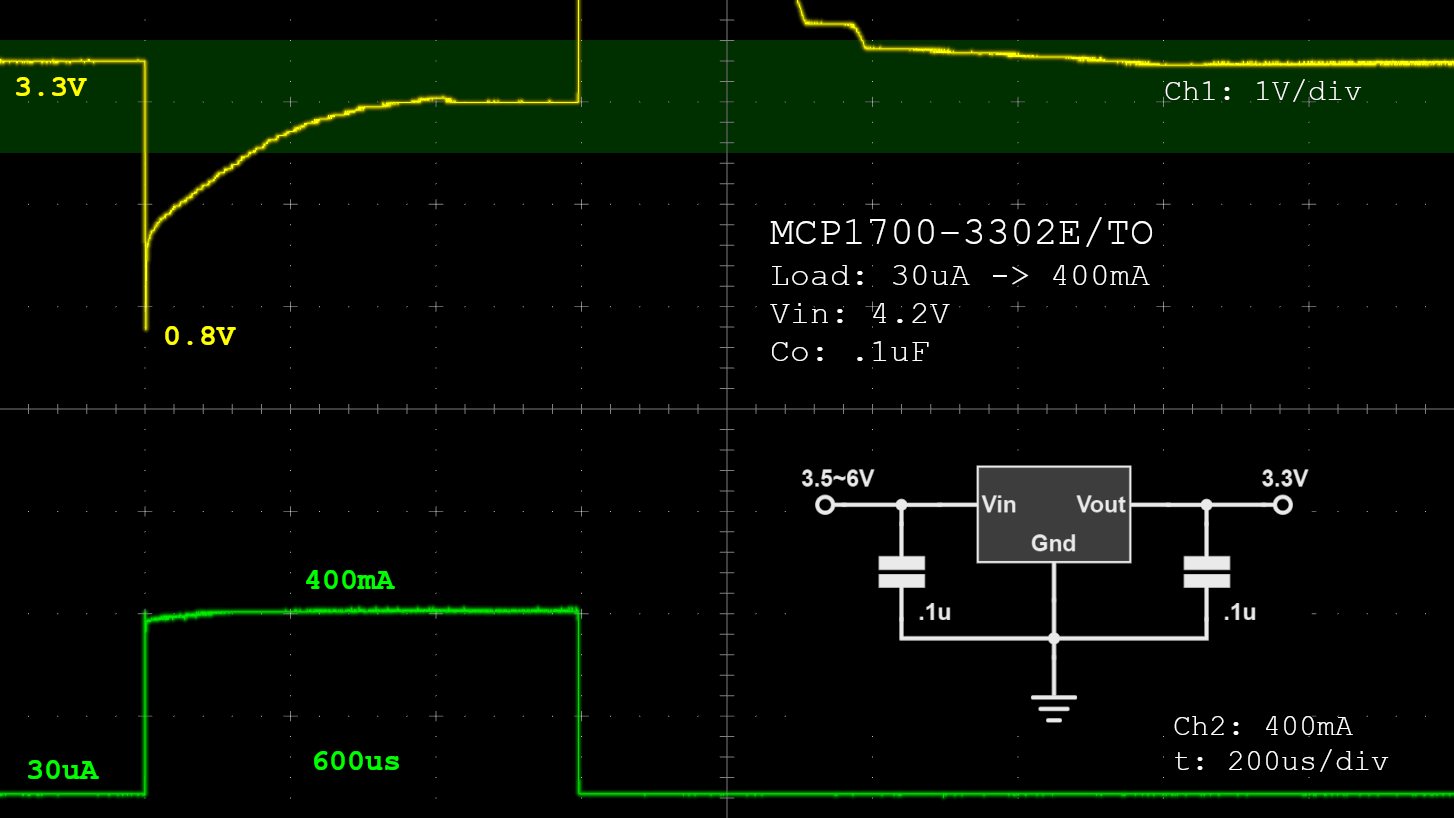

Respuesta del MCP1700-3302 a un transitorio de carga escalón de 400mA. EyC.

En un instante, la tensión nominal de 3.3 cae hasta menos de 1 voltio. Luego se regula hasta los 3.0. Al desconectar la carga, sube hasta superar los 4V. Luego vuelve a los 3.3V originales.

Lo más frecuente es que el ESP8266 se te reinicie o se cuelgue.

Por suerte, es fácil de evitar. Basta colocar a la salida un condensador electrolítico de capacidad suficiente (330uF por ejemplo). Así suavizamos el pico y el regulador puede adaptarse a tiempo. Mira qué diferencia con lo anterior:

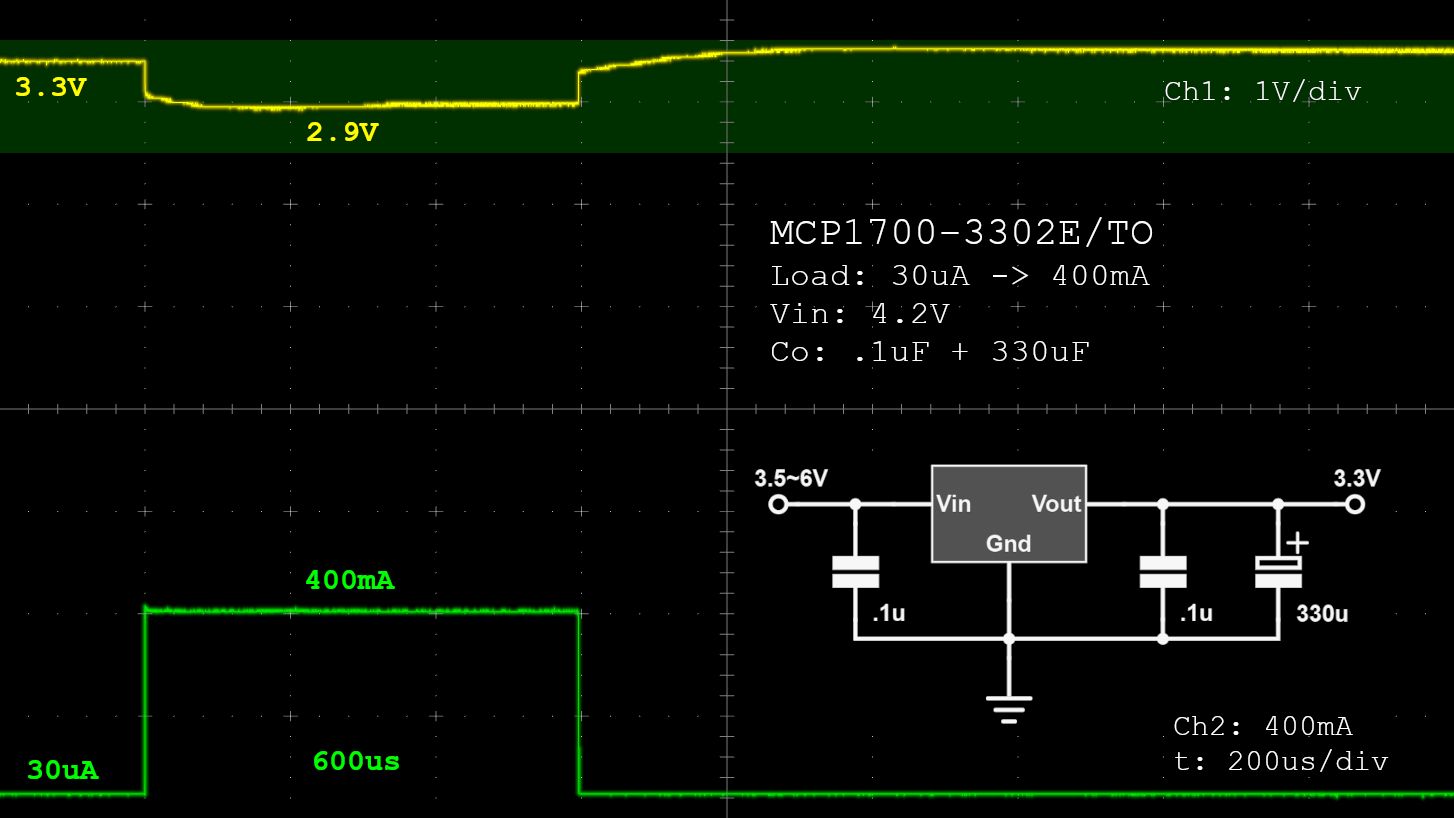

Respuesta del MCP1700-3302 a un transitorio de carga escalón de 400mA con un condensador de 330uF en paralelo. EyC.

También podríamos haber utilizado un LDO más potente, donde el transitorio se nota menos, o reguladores conmutados, que tienen mayor rendimiento. Sin embargo, en mi opinión el criterio con más peso a la hora de elegir componentes para este diseño es el consumo en reposo. Porque el chip va a pasar la mayor parte del tiempo en modo deep sleep. No me planteo usar un LDO con mayor consumo si puedo dejarlo en 1.8uA añadiendo un condensador.

Modos de espera

Cuando un microcontrolador entra en modo de espera (sleep), se apagan algunos componentes internos para ahorrar energía.

El ESP8266 tiene tres modos diferentes:

  • Modem-sleep: Apaga la radio y el modem Wi-Fi. Todo lo demás funciona. Consume 15mA según el datasheet.
  • Light-sleep: La CPU y los periféricos entran en pausa. La ejecución puede reanudarse en presencia de algunos eventos tales como, por ejemplo, interrupciones hardware. Consume 0.9mA.
  • Deep-sleep: Se apaga todo (incluida la CPU). Sólo queda encendido el RTC (Real Time Clock). La ejecución se detiene y no es posible reanudarla. Únicamente se puede salir de este modo reiniciando el microcontrolador. Consume 20uA.

En un ESP8266, el reinicio se consigue llevando a nivel lógico cero la patilla 32 (EXT_RSTB). Lo cual puede suceder de dos formas.

  • Con un evento físico. Un pulsador, por ejemplo. El dispositivo estaría en deep-sleep consumiendo muy poquito. Cuando se cierra el contacto se reinicia, se ejecuta el programa y acto seguido vuelve a dormir.
  • Con un evento lógico provocado por el RTC, el único subsistema que quedaba funcionando. El RTC es capaz de llevar a cero la patilla 8 (XPD_DCDC) al finalizar un intervalo programado de tiempo.

Para aprovechar esto último, el ESP-01S necesita una ligera modificación. Consiste en unir la patilla 8 con la línea de reset por medio de una resistencia de entre 1 y 2k.

Modificación necesaria en un ESP-01S para salir del modo deep-sleep mediante el RTC. EyC.

Usa siempre una resistencia. De lo contrario tendrás problemas a la hora de programar el dispositivo. Pues el programador no conseguiría reiniciar el chip cuando en la patilla 8 existiera un nivel lógico alto.

Ya que estás con el soldador, aprovecha y quita el LED.

Programamos el ESP-01S para leer el sensor de temperatura DS18B20 y enviar el dato (luego veremos dónde y cómo).

En esta gráfica se aprecia el consumo durante una ejecución completa:

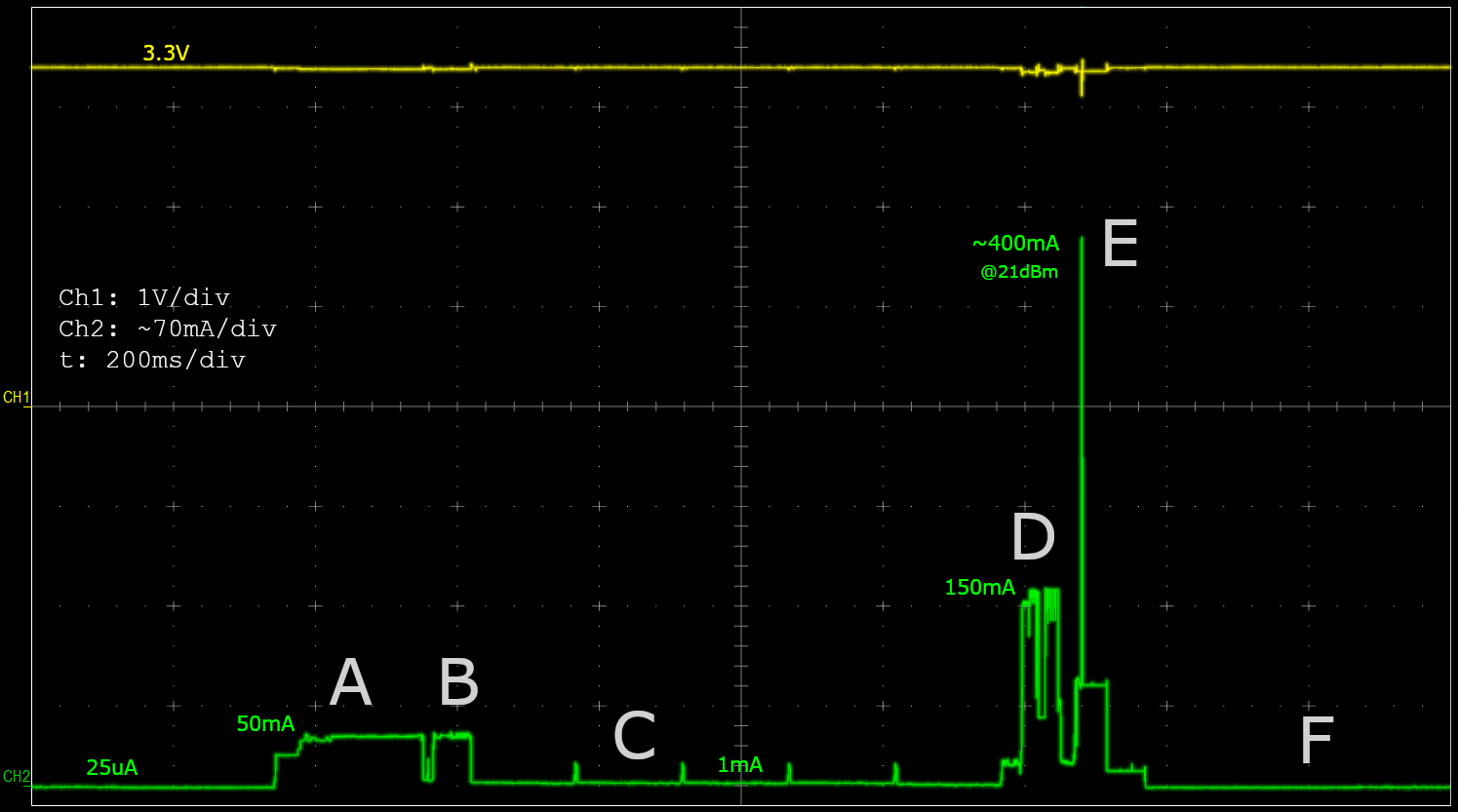

Consumo aproximado del ESP-01S durante una medida de temperatura. EyC

Cada lectura de temperatura dura más o menos 1.2 segundos. En ese tiempo ocurre todo esto:

  • A: Reinicio del integrado. Ejecución del bootloader. Carga el programa inicial a la RAM. Inicializa los periféricos internos (PLL, I2C, temporizadores, etc.). Inicialización de librerías. Durante todo este tiempo el consumo ha sido de unos 50mA.
  • B: Arranque del sistema operativo RTOS y tareas en segundo plano. Se lanza la tarea principal de usuario. Inicializamos el bus 1-Wire para leer del sensor DS1820, acto seguido le damos orden de realizar una nueva lectura. Aquí también estamos consumiendo 50mA
  • C: El sensor está calculando la temperatura con 12 bits de precisión. Le llevará alrededor de 750ms. Aprovechamos para entrar en light-sleep. Despertamos a intervalos para preguntar al sensor si ha terminado ya. El consumo en esta etapa es poco más de 1mA en promedio.
  • D: El sensor ha terminado. Leemos el resultado. Inicializamos la radio, que hasta ahora teníamos apagada. El consumo se incrementa hasta los 150mA. La duración y consumo es muy variable, porque en este momento ocurre también un calibrado del hardware.
  • E: Transmitimos el dato. Es un pico de corriente fuerte pero muy breve. Puede superar los 400mA.
  • F: Apagamos todo y entramos en deep-sleep de nuevo. Hasta la siguiente medida consumiremos 30uA.

Aumentar la duración de las pilas

Cada ciclo de medida consume batería. Espaciar las medidas es el modo más simple de alargar su duración. La temperatura de un sistema pequeño puede cambiar rápidamente. Necesitas medir con frecuencia. Pongamos cada 5 segundos. Para medir la temperatura atmosférica quizá te sirva con una medida cada minuto, o incluso cada 10 minutos.

Pero no te pases. Las baterías siempre tienen un consumo propio, correspondiente a su auto-descarga. Pequeño pero está ahí. No pienses que por hacer una medida al mes la pila te va a durar siglos.

Otro truco es alimentar el sensor a través de una patilla IO del ESP8266. Así cortamos la alimentación entre medidas -consumo cero en reposo- y lo encendemos justo cuando vayamos a medir. La salida del ESP8266 puede suministrar unos pocos miliamperios, suficientes para alimentar el DS18B20. Con sensores de mayor potencia usaríamos un mosfet a modo de interruptor.

Si el receptor está cerca, considera reducir la potencia de transmisión. En el SDK del ESP8266 la opción se llama Component config->PHY->Max WiFi TX power y viene dada en dBm (decibelios milivatio). La potencia máxima del chip es 20dBm y la mínima 0dBm. La correspondencia entre dBm y vatios sería así:

Potencia en dBm Potencia en mW
0 dBm 1 mW
3 dBm 2 mW
7 dBm 5 mW
10 dBm 10 mW
13 dBm 20 mW
17 dBm 50 mW
20 dBm 100 mW

Reducir la potencia tiene otro efecto positivo. Requiere menor corriente de pico, lo cual reduce o incluso elimina el condensador electrolítico tras el MCP1700.

Más ideas. Durante todo el tiempo que estemos fuera del deep sleep gastaremos batería. Por tanto, conviene minimizarlo. Aquí tienes otras opciones del SDK que te podrían ayudar:

  • Log output->Default log verbosity: Error: Reducir el nivel de log evitará perder tiempo escribiendo mensajes que nadie va a leer.
  • Compiler options->Optimization Level: Release: Activar las optimizaciones del compilador puede ahorrar algunos microsegundos.
  • Component config->Common ESP-related->Task Watchdog timeout period: 6.5536s: Reducir al mínimo el watchdog hará que, en caso de inconsistencia, el chip se reinicie lo antes posible volviendo a un estado conocido.

Por último, dos cosas muy útiles para sensores remotos:

  • Calidad de recepción
  • Estado de la batería

La calidad de la señal se puede deducir de la fracción entre el número de paquetes espnow recibidos y los esperados en un intervalo de tiempo.

Imagina que en 20 minutos espero haber recibido unas 200 mediciones. Pero cuando hacemos el gráfico con la cuenta vemos que fluctúa. Comparando el número de paquetes recibidos frente a los esperados podemos calcular un índice de calidad de la señal.

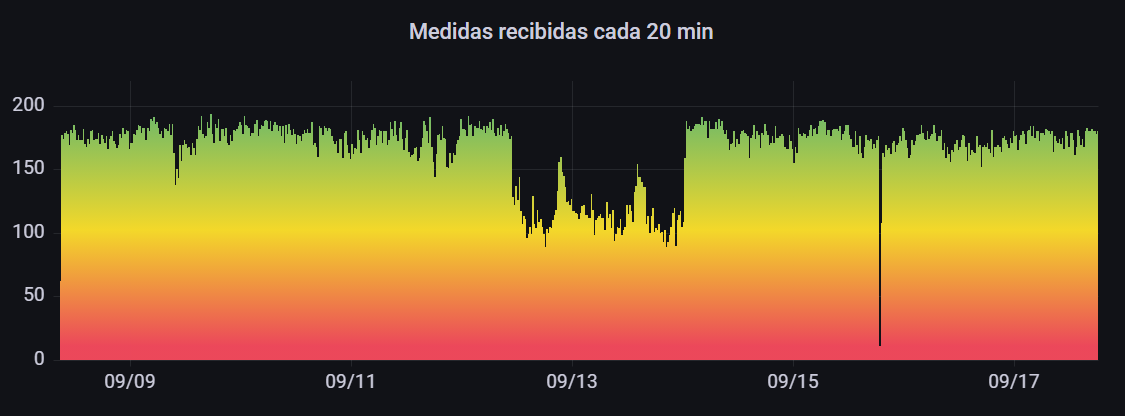

Conteo de las medidas recibidas en intervalos de 20 minutos. EyC.

En cuanto al estado de la batería, lo más fácil es utilizar el ADC incorporado en el ESP8266. Es “gratis”. No es necesario conectar nada extra para medir la tensión de alimentación. Solo debes tener en cuenta hacerlo con la WiFi activada, y en el SDK debes configurar la opción Component config->PHY->vdd33_const: 255.

Por otro lado si usas un regulador tipo MCP1700, no vas a ver variar la tensión más que cuando esta ya sea muy baja. Con un diodo en serie verías algo así:

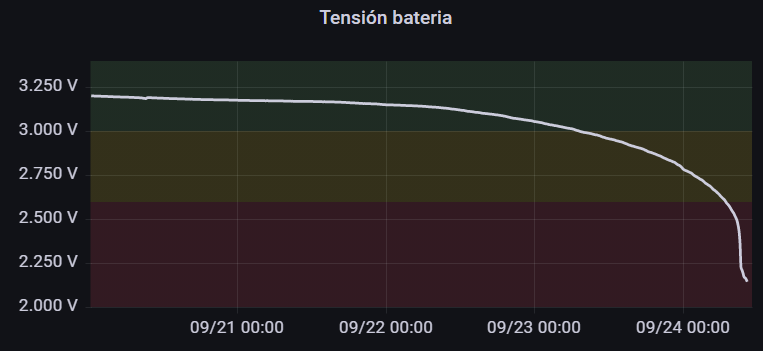

Evolución de la tensión leída en el ADC interno del ESP8266. EyC.

Es más visual mostrar estos datos en forma de porcentaje en tiempo real:

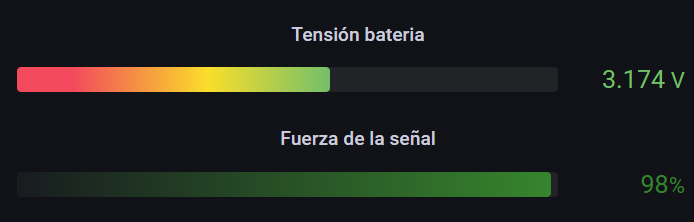

Estado de la batería y calidad de la señal mostrados como porcentaje. EyC.

ESP Now - Transmisor

Vamos a los detalles de la transmisión por radio.

En una conexión WiFi normal para enviar un dato antes tenemos que:

  • Establecer contacto con el AP
  • Registrarnos en la red y autenticarnos
  • Obtener la IP así como la configuración de red vía DHCP
  • Transmitir el dato por HTTP o MQTT.

Todos esos pasos son tiempo con el dispositivo encendido consumiendo batería. Y, peor aún, multitud de paquetes emitidos a 400mA cada uno.

¿No podríamos enviar el dato por radio sin más?

Sí, con la tecnología espnow. Incluido en el SDK de Espressif, se describe en API Reference - Networking APIs - ESP-NOW.

Dentro del estándar 802.11 hay unos paquetes de tipo control llamados action frame. Los emiten el AP o las estaciones para solicitar distintos procedimientos como controlar la potencia, ajustar el modo del canal, QoS, etc.

Dentro de los action frame, hay un tipo genérico llamado vendor specific. Dichos vendor specific incluyen un payload de hasta 255 bytes cuyo contenido es arbitrario.

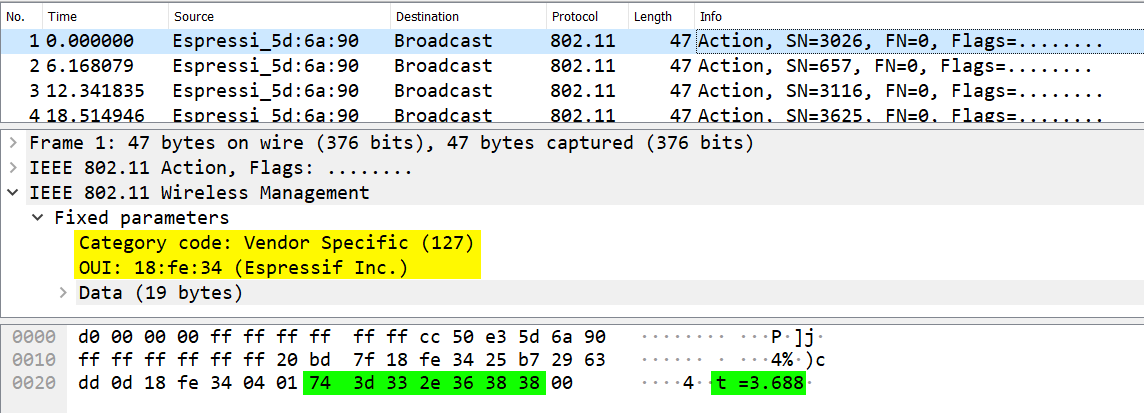

Paquete vendor specific action frame capturado en modo monitor. EyC.

Los paquetes ESPNOW, basados en estos, disponen de un campo libre de hasta 250 bytes para transportar el mensaje que quieras. Como no necesitas estar asociado a red, el envío es inmediato.

Espnow es sencillo, aunque el ejemplo que acompaña al SDK lo veo un poco enrevesado.

La inicialización, si quisiéramos hacerlo bien, sería así:

  • Inicializar la radio y la librería espnow.
  • Indicar las opciones a utilizar (canal, cifrado, etc.)
  • Registrar los dos callbacks. Uno que se invocará cuando llegue un paquete para nosotros; y otro para indicar si los paquetes que hemos enviado nosotros han llegado bien al receptor o no.
  • Indicar la lista de MAC que serán nuestros peers (y opcionalmente una clave de cifrado para cada uno).

Lo voy a usar en modo broadcast, que es más simple porque nos permite omitir cosas:

  • no hay lista de MACs (el mensaje llega a todo el mundo)
  • no hay lista de peers ni claves, sin cifrado, cualquiera puede leer e inyectarnos paquetes.
  • no hay acuse de recibo, los callbacks no hacen nada

Os dejo un transmisor espnow muy básico en electronicayciencia/esp8266-learning/espnow-tx/main/main.c.

El campo de “datos” es libre. Voy a enviar la temperatura así: t=XX.XXX.

Nota: el formato en coma flotante de printf viene desactivado por defecto. Se activa poniendo a false la opción Component config->Newlib-> Enable 'nano' formatting options.

Este es el detalle completo de lo que se transmite. Nuestros datos van casi al final del todo. El resto es envoltorio para componer el paquete 802.11:

Cabecera MAC:
d0                <- Tipo de paquete: action frame
00                <- sin ordenar
00 00             <- duración no especificada
ff ff ff ff ff ff <- MAC destino: cualquiera
cc 50 e3 5d 6a 90 <- MAC origen
ff ff ff ff ff ff <- BSSID (id de la red): broadcast
20 bd             <- secuencia y fragmento

Descripción de Action Frame:
7f                <- Tipo: Específico del fabricante
18 fe 34          <- OUI del fabricante (Espressif)

Payload:
25 b7 29 63       <- bytes aleatorios (anti-replay)
dd                <- tag id: vendor
0d                <- longitud tag: 13 bytes
  18 fe 34          <- OID: Espressif
  04                <- tipo: espnow
  01                <- version: 1
  74 3d 33 2e 36 38 38 00 <- datos: "t=3.688"

Checksum:
ee 82 ab 42 <- FCS (CRC-32)

ESP Now - Cadena receptora

Necesitarás un segundo chip de Espressif para recibir los paquetes espnow.

Una opción sería recibir los paquetes espnow y enviarlos por WiFi a un servidor MQTT por ejemplo. Se puede hacer siempre y cuando el transmisor espnow esté en el mismo canal que tu red WiFi.

Para aprender, yo he ido por un camino menos integrado (electronicayciencia/esp8266-learning/espnow-rx).

  • Recibo los paquetes en un ESP-01S y retransmito el payload por puerto serie a una Raspberry Pi, incluyendo la MAC del origen.

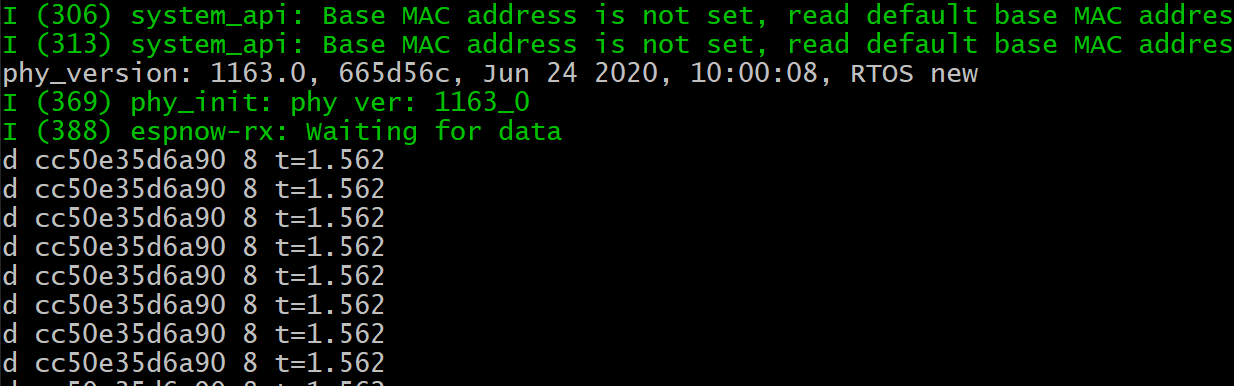

Datos recibidos por puerto serie. EyC.

  • En la Raspberry hay un programa leyendo del puerto serie. Cuando llega una línea nueva le añade la hora de recepción y la publica en una cola MQTT local.
  • Suscrito a la cola MQTT, un segundo programa recoge los datos y los envía a un servidor InfluxDB Cloud.

Uso MQTT local para tener un sitio donde guardar temporalmente los datos hasta poderlos enviar. Si no quieres perder datos de una cola MQTT debes indicar tu identificador. Así el servidor te conoce. Y cuando te suscribes a una cola con QoS=2, te guarda los mensajes mientras estas desconectado:

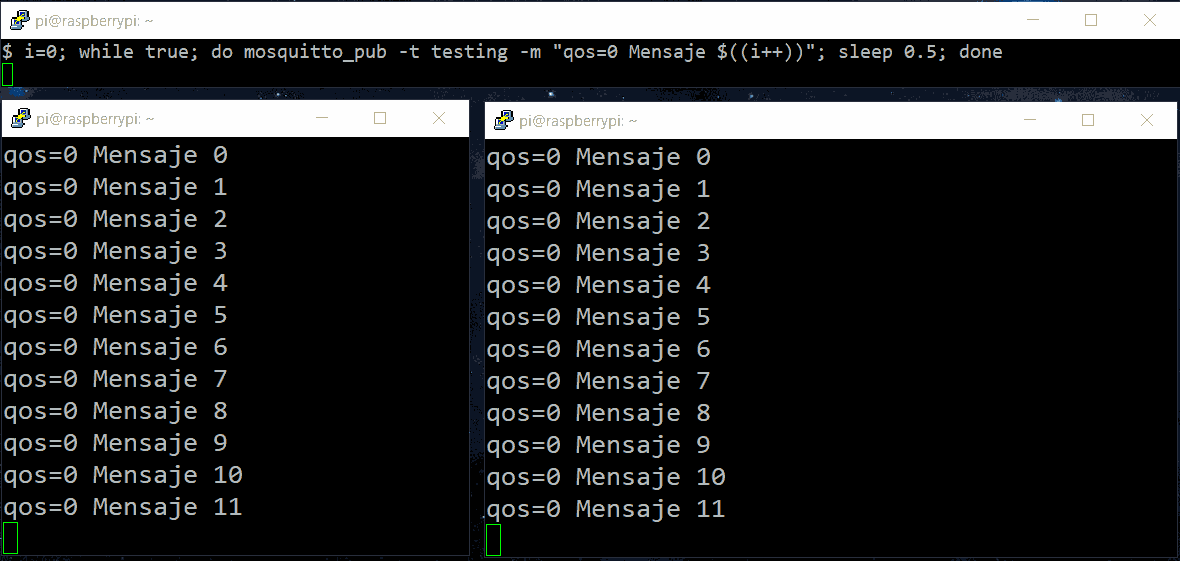

Esto es lo que pasa cuando se interrumpe la conexión con QoS=0. Como puedes ver, los datos entre el mensaje 20 y el 27 se han perdido.

Pérdida de datos tras una desconexión transitoria al servidor MQTT con QoS=0. EyC.

Con QoS=2 el servidor recuerda hasta donde te había mandado.

Desconexión transitoria al servidor MQTT con QoS=2. EyC.

Aún así pueden perderse datos si el receptor no puede procesar el mensaje en ese momento. En otros protocolos de colas como MQ Series, el servidor espera a que el receptor confirme que ha podido procesar el mensaje. Pero en MQTT no. MQTT elimina el mensaje de la cola nada más entregarlo al receptor sin esperar hasta ver si este ha podido procesarlo correctamente o no.

Para más detalles sobre el envío y consultas a InfluxDB 2 lee el post Electrónica y Ciencia - Registrador de ruido ambiental.

Cerveza helada

Después de todo el curro ¿que tal sienta una cerveza bien fría?

Te voy a contar lo que pasa cuando metes una cerveza en el congelador.

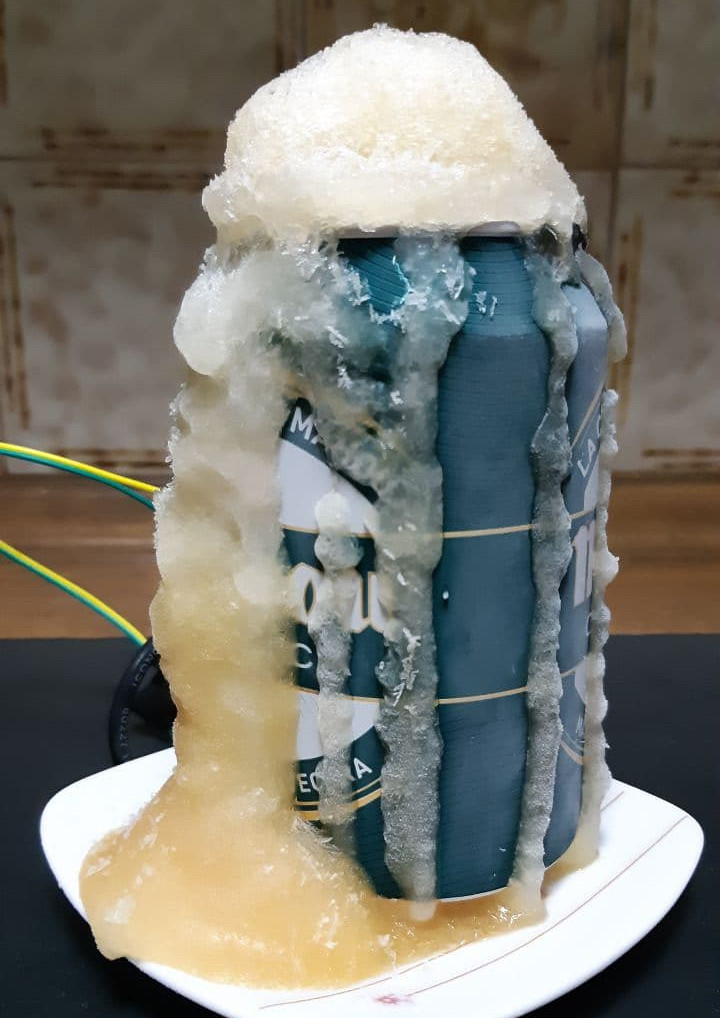

Esto es lo que pasa cuando metes una cerveza en el congelador en un mal día. EyC.

He acoplado el sensor DS18B20 a una lata de cerveza de 33cl. Ahora meto la lata en la nevera. Se enfría. Primero deprisa y luego cada vez más despacio.

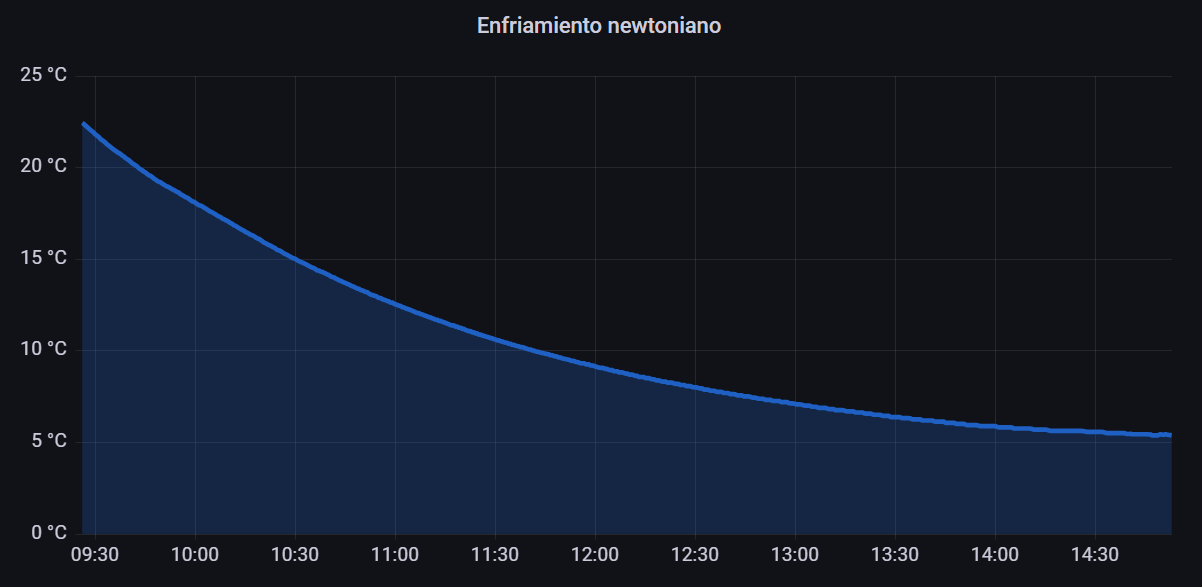

Evolución de la temperatura de un cuerpo tras introducirlo en un ambiente a temperatura inferior (lata en la nevera). EyC.

La transferencia de calor es proporcional a la diferencia de temperaturas.

Cuando la velocidad del cambio (segunda derivada) es proporcional a la magnitud que lo causa, el resultado es una exponencial. Esto lo dijo Newton -más o menos-. Por eso lo llamamos enfriamiento Newtoniano.

¿Cuanto tarda en enfriarse? Varias horas dependiendo de la temperatura exterior, potencia y condición del frigorífico, lo lleno que esté, tamaño y forma de la lata, dónde la pongas, cuántas veces abras la puerta y un montón de variables más.

Al cabo de varias hora ya se ha enfriado del todo, pero no te vale.

A ti no te gusta la cerveza fría, te gusta la cerveza muy fría. Eso de que la temperatura óptima es de 3ºC te parece un sinsentido de gente que no sabe cómo pega el Sol en verano en tu tierra. Si fueras el alcalde, harías obligatoria la Cruzcampo Glacial.

Así que la metes en el congelador, pero no quieres que se congele, tampoco. Porque pierde el gas y no sabe a nada.

La pregunta ahora es ¿cuándo sacarla? Déjame que te hable de los cambios de fase.

Vale, te has puesto a pensar en una caña helada con su tapita y vas a dejar de leer ya. Prometo ser breve.

La cerveza es básicamente una disolución acuosa de alcohol, CO2 a presión y electrolitos. Cuando en el colegio te decían que El agua se congela a 0 grados, en realidad querían decir la temperatura a la que conviven los estados sólido y líquido del agua pura es 0ºC a 1 atmósfera de presión. Esto va a ser importante.

La metes en el congelador, y empieza a enfriarse. El siguiente gráfico muestra la temperatura según va pasando el tiempo. Comienzas en estado líquido.

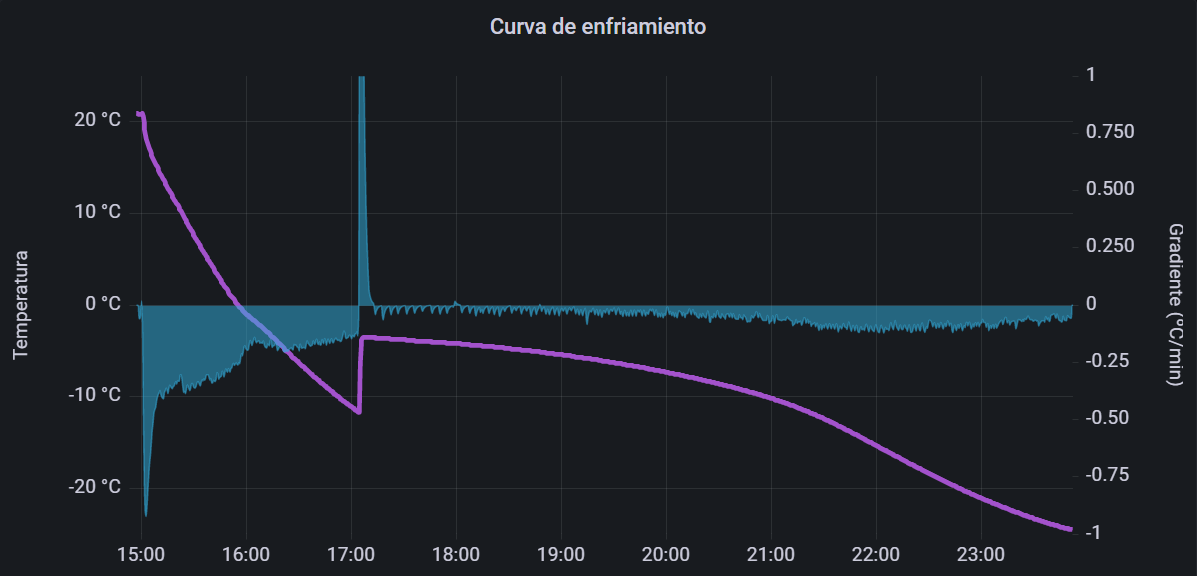

Etapas de un proceso de transición de fase líquida a sólida (cerveza congelándose). EyC.

A medida que se enfría, cambia su densidad. Por debajo de -1ºC cesan las corrientes de convección y el enfriamiento se frena un poco. Se sabe porque la línea tiene menor pendiente. Aún es líquida.

0 grados… 2 bajo cero…

4ºC bajo cero. Aquí tienes la temperatura más fría a la que puedes servir esta cerveza. ¡Sácala ya!. Y como estás por debajo del punto de congelación del agua, la humedad ambiente se condensará y se formará ese hielo en la jarra que tanto te gusta.

Seguimos enfriando. Aún no lo sabes, pero hemos caído por debajo del punto de congelación. Nada lo indica, porque aún está líquida.

10ºC bajo cero… Tenía que haberse congelado hace rato pero, literalmente, no sabe por dónde empezar.

El interior de la lata es tan uniforme que no hay ningún sitio donde ubicar el primer cristal de hielo. Se llama estado metaestable. Tienes un líquido subenfriado, que es líquido, pero está deseando hacerse hielo.

Te cuento lo que va a pasar si la sacas a esta temperatura. A ver si te suena. Abres la lata, empiezas a verterla y, según toca el vaso se hace hielo. Es más, la de la lata también se ha helado y ahora no sale. ¿Te ha pasado alguna vez? Cuando sucede eso en el bar con un botellín es de lo más frustrante.

El estado metaestable se acaba rompiendo. Bien por una perturbación, o de forma espontánea como aquí a -12ºC. Entramos en la etapa de transición. Parte del líquido ha empezado a helarse. Este proceso libera calor (sí) y nos sitúa justo a la temperatura que llamamos punto de congelación. ¿Recuerdas? La temperatura a la que conviven sólido y líquido.

¿Y si me olvido de sacarla?

Durante la transición de fase la temperatura varía muy poco. Aunque aquí sí varía. Fíjate:

Evolución del punto de congelación en un sistema cerrado (cerveza congelándose más). EyC.

El agua sólida abulta más que el agua líquida, por eso existe la vida en la Tierra. El caso es que a medida que se forma hielo, aumenta el volumen. Como la lata está cerrada y no es elástica, aumenta la presión. Pero al hielo le cuesta formarse bajo presión. Así que cada vez necesita más frío. Mientras el recipiente aguante, el punto de congelación va bajando más y más. Si abres la lata ahora o se rompe, todo el líquido se convierte de golpe en hielo.

Sólo una pequeña parte del CO2 disuelto en el agua se difunde en la red cristalina de hielo. La mayoría escapa. Por esa razón una cerveza descongelada ya no tiene gas.

Proceso completo y gradiente de temperatura. EyC.

Por cierto, primero se congela el agua y luego el alcohol (más o menos). Así que si retiras el hielo y te quedas sólo con el líquido, le estás quitando parte del agua y aumentando la concentración del resto de elementos. Cuando partes de una Lager eso se llama Ice Beer.

Aunque hay cervezas tradicionales que ya lo hacían: Eisbock - La Cerveza Que Vino Del Hielo

Eisbock es una cerveza especial tradicional del distrito de Kulmbach de Alemania que se elabora congelando parcialmente un doppelbock y eliminando el hielo de agua para concentrar el sabor y el contenido de alcohol, que oscila entre el 9% y el 13% en volumen. - Wikipedia

Referencias y enlaces

Artículos propios

Sobre baterías

Sobre reguladores

WiFi y espnow

Cervezas

Varios
