Sistemas, historia y seguridad. Me he hecho una consola serie y te invito a asomarte al pasado conmigo para explorar el terminal de Unix. Porque tu ordenador, por moderno que sea, en lo más profundo del sistema operativo, sigue hablando con un teletipo.

Primero te explicaré mi montaje. Cuál es el hardware que he utilizado para crearme una consola serie desde cero y cuál es el sistema al que me voy a conectar.

Luego veremos qué es un teletipo de cristal. Hablaremos de la disciplina de línea y, si te gusta la seguridad informática, hay un par de apartados para ti.

Finalmente nos saldremos del kernel para ir al espacio de usuario. Allí dotaremos a nuestra consola de más capacidades hasta conseguir un terminal funcional.

La consola serie

Para hacer la consola he usado una placa de desarrollo Tang Nano. Esta placa cuenta con una FPGA muy sencilla, conector de 40 pines para una pantalla VGA, un LED de tres colores y dos pulsadores. Si te interesa échale un ojo a Primeras experiencias con Sipeed Tang Nano.

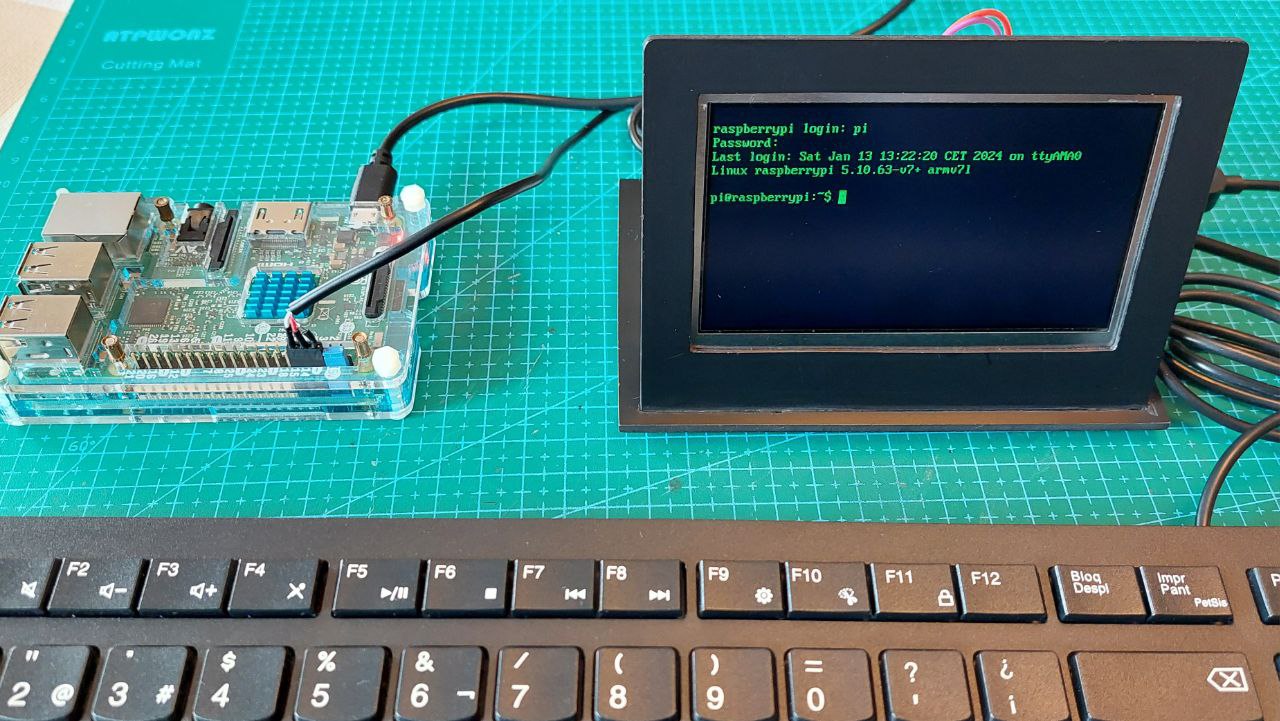

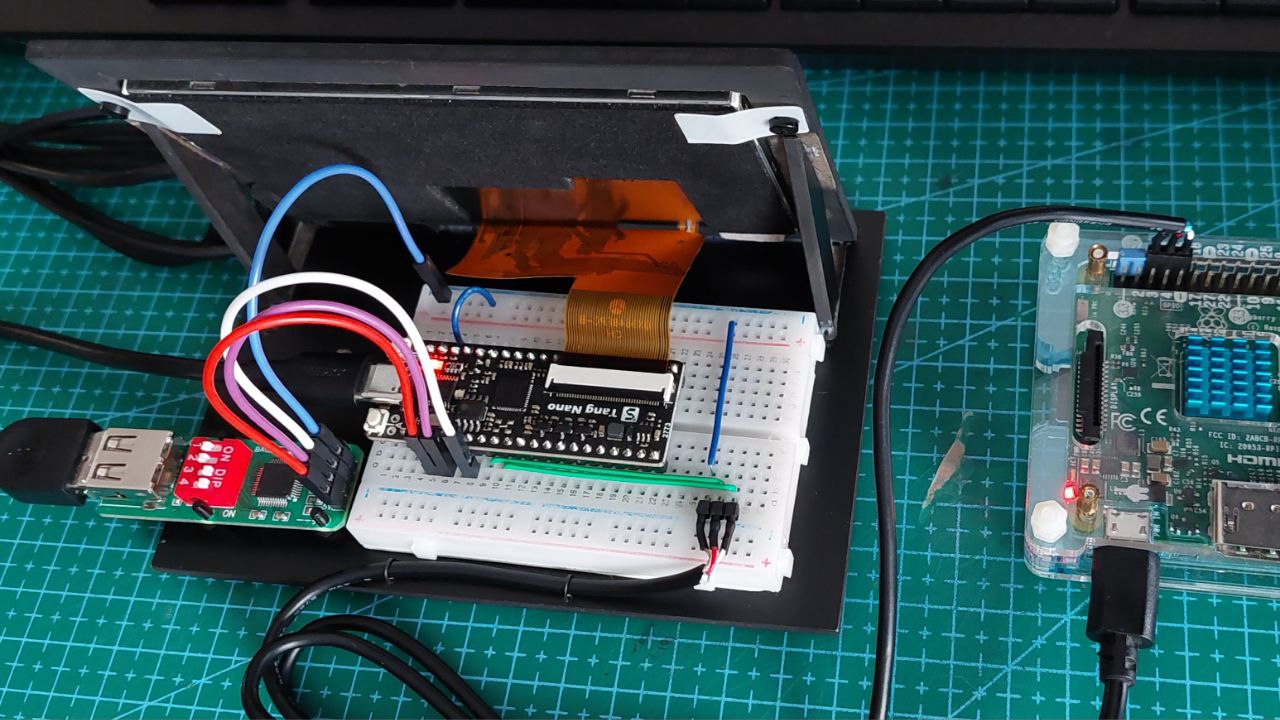

Montaje con la Raspberry y el terminal. EyC.

Me he decidido por una FPGA y no por un microcontrolador para tener más control nivel de hardware. Quiero saber exactamente lo que hace sin que haya librerías o capas intermedias. Además así puedo hacer que se comporte de forma no estándar a ver qué pasa.

No voy a explicar el proyecto con detalle. Tan sólo te daré unas pinceladas para que puedas seguir el artículo. El código verilog completo está en GitHub: verilog-vga/4-serterm.

Circuitos del terminal. Placa Tang Nano y CH9350L. EyC.

La pantalla, de 4.3 pulgadas, tiene una resolución de 480x272 pixeles; lo cual me da 60 columnas y 17 líneas en caracteres de 8x16.

Para el teclado, tengo que usar uno USB. Un teclado USB se puede manejar desde la FPGA, pero es más simple usar un pequeño conversor basado en el chip CH9350L USB-to-UART.

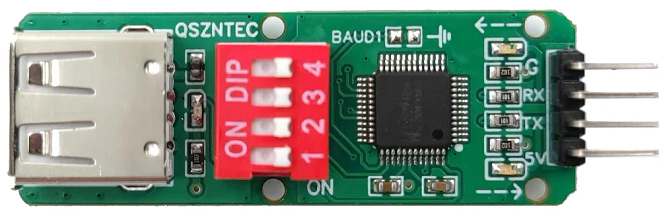

Conversor de teclado / ratón USB a señales serie. EyC.

Este chip se encarga de controlar el teclado USB por un lado, y por el otro tiene una interfaz serie. Cuando detecta que pulsamos o soltamos teclas nos envía una secuencia indicando las teclas pulsadas y si había o no algún modificador activo.

Las teclas físicas, los botones de un teclado USB están numerados. Cuando pulsemos la tecla A, el chip CH9350L nos hará llegar el código 04. La B será el 05, la tecla return es el 28 o la barra espaciadora el 2C. El listado completo lo tenéis en HID Usage Tables for Universal Serial Bus (USB) sección Keyboard/Keypad Page (0x07).

Supongamos que nos llega el código 04. Que corresponde a la tecla A. Entonces nos fijaremos en si está pulsada alguna tecla modificadora.

  • Si no hay nada más pulsado, nuestro terminal enviará el carácter ASCII a minúscula, 0x61 en hexadecimal.
  • Si está pulsada la tecla shift entonces enviaremos la a mayúscula, 0x41 en hexadecimal.
  • Si estuviera pulsada la tecla control mandaremos el código 0x01 como si fuera el carácter ^A.

Para simplificar, nuestro terminal sólo puede enviar un carácter ASCII por cada tecla, o por cada combinación de modificador + tecla. Los terminales estándar envían secuencias de escape (ANSI escape code) porque no hay un carácter ASCII por cada posible combinación de tecla + modificadores.

No soportamos teclas de función, ni “Av Pág” o “Re Pág”, Inicio, Fin, etc. Tampoco tenemos teclas muertas así que no podremos poner tildes. No está implementada la repetición de las teclas al tenerlas pulsadas, ni el bloqueo de mayúsculas… todas esas cosas no son automáticas, las gestiona también la consola serie.

Eso en cuanto a la transmisión de datos, del terminal al ordenador. Hablemos de la recepción.

En el artículo anterior Gráficos VGA con FPGA Tang Nano parte III ya te enseñé a mostrar texto. Usaré la versión monocromo. Sin color. Sólo que, en vez de blanco o gris, le he puesto un tono verde simulando un terminal antiguo de fósforo.

Al motor de texto tenemos que añadirle una UART para comunicarnos con el ordenador y un módulo de control. El módulo de control recibe el carácter desde la UART y lo anota en la RAM de vídeo.

Esquema para la recepción y visualización de caracteres. EyC.

Incluyendo la parte del teclado, el esquema quedaría así.

Esquema para la recepción y transmisión de caracteres. EyC.

El módulo cursor tan solo compara la posición de memoria a la que apunta control y la que está pintando el motor de texto. Cuando ambas coinciden, activa una señal para que esa celda se dibuje en video inverso.

Raspberry

Usaré una Raspberry Pi3 porque prefiero un ordenador con Linux que cuente con una UART de verdad.

La Raspberry Pi3 tiene dos UARTs hardware (BCM2835 ARM Peripherals): una mini y otra completa. La mini esta pensada para usarse como consola serie. Pero no me sirve porque no soporta bit de paridad, ni tampoco detecta la señal break.

Pero la UART completa (PL011) se utiliza para manejar el módulo Bluetooth. Así qué primero debemos deshabilitarlo con estas líneas en el fichero /boot/config.txt:

dtoverlay=disable-bt
enable_uart=1

También podríamos haber forzado a utilizar la mini-uart con el módulo Bluetooth poniendo dtoverlay=miniuart-bt, pero no se recomienda. Es preferible deshabilitarlo si no lo vamos a usar.

En el siguiente arranque /dev/serial0 apuntará a /dev/ttyAMA0, que es la principal.

/dev/serial0 -> ttyAMA0
/dev/serial1 -> ttyS0

La tenemos disponible en los pines 8 y 10 del conector GPIO.

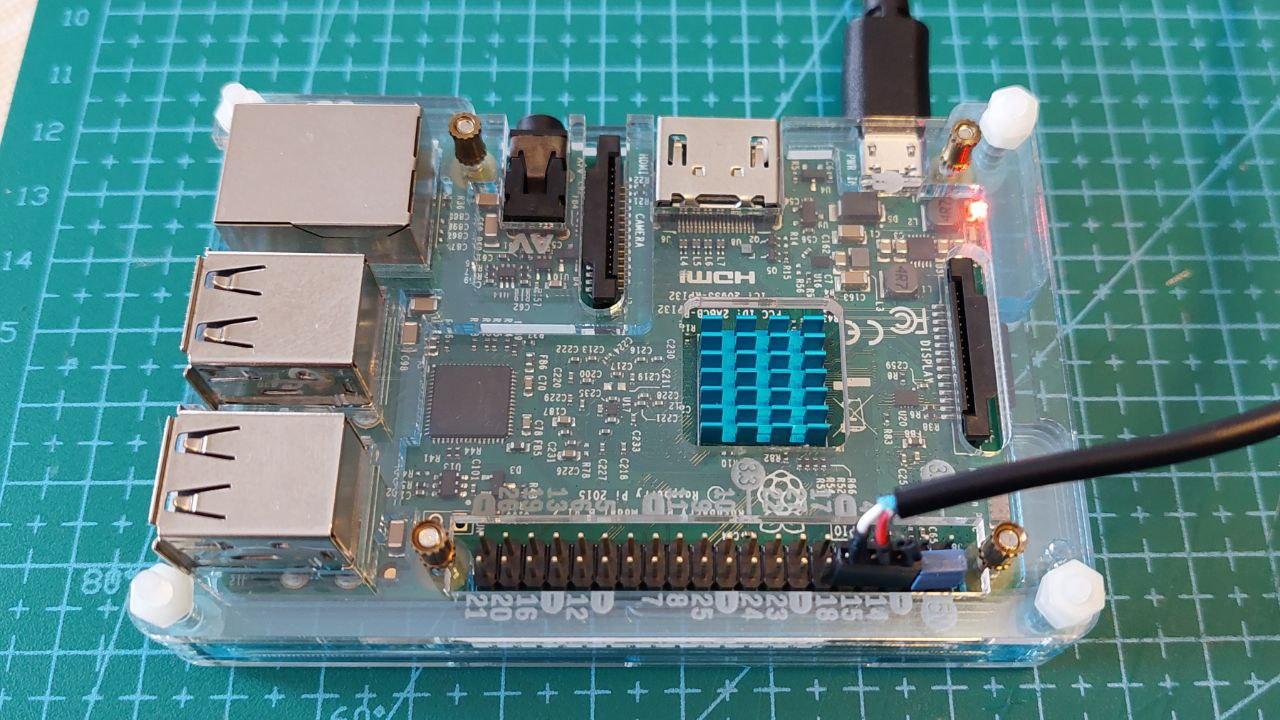

Raspberry Pi3 con el conector serie. EyC.

Lo siguiente que he hecho es modificar el arranque /boot/cmdline.txt incluyendo lo siguiente:

console=serial0,38400 TERM=dumb

Así redirigimos la consola de Linux a la salida serie. Lo del terminal dumb lo vamos a ver más adelante.

También he activado un terminal en este mismo puerto serie. Basta incluir en el fichero /etc/inittab esta línea:

T0:23:respawn:/sbin/getty 38400 ttyAMA0 dumb

y después ejecutar init q para que coja los cambios.

Sí, por supuesto que he instalado init. No voy a escribir un artículo sobre terminales retro con systemd.

La transmisión serie

Ahora veamos cómo es una transmisión serie.

Consiste en un sólo cable más la masa, que actúa como referencia de tensión. Aunque suelen ser 3 cables: masa, transmisión y recepción.

El estándar RS-232 dice que el nivel alto son -12V y el bajo +12V. Pero aquí usaremos niveles lógicos CMOS de 0 y 3.3V.

En reposo, la línea estará a nivel alto. Se hace así para detectar fácilmente un cable cortado.

La transmisión comienza cuando tiramos la línea a nivel bajo durante el tiempo que dura un bit. Este es el bit de inicio, y sirve para preparar el receptor.

Ejemplo de transmisión serie a 1000 baudios. EyC.

A continuación, se mandan uno a uno los 7 bits (si es ASCII) u 8 bits (ASCII extendido) que componen el carácter. A intervalos regulares según la velocidad de transmisión, y empezando por el menos significativo. Opcionalmente puede incluirse un bit de paridad al final.

Tras el último bit, se pone la línea a nivel alto durante un tiempo que puede ser lo que dura uno o dos bits. Esto se llama bit de parada. Y así se queda hasta la siguiente transmisión.

Los bits de inicio y de parada tienen signo contrario. Es para detectar averías en el transmisor o en la línea. Si se queda con una tensión constante, siempre fallará el inicio o la parada. Evitando que se interprete como un flujo continuo de unos o de ceros.

Cuando la línea se queda abajo durante más del tiempo que dura un carácter se produce un error. Acuérdate, luego volveremos sobre esto.

El teletipo

Hay algunas cosas que se entienden mejor teniendo en cuenta los antecedentes. Déjame que te cuente cómo empezó todo…

Un teletipo era una máquina de escribir automática. Recibía señales a través de un cable e iba escribiendo el mensaje. Y al revés también, los caracteres que tecleabas se enviaban al destino.

Todo vino de la idea de aprovechar mejor las costosísimas líneas telegráficas.

Imagina mediados del siglo XIX. La electricidad había sido una atracción de feria hasta hacía unos años (la ley de Ohm es de 1832).

El telégrafo de Morse y su código supusieron una revolución para la época. Todo el mundo era consciente del potencial del invento y ansiaban mejorarlo.

Algunos inventores se centraron en poder usar la misma línea para transmitir más de un mensaje simultáneamente. Se inventó lo que se conoce como Telegrafía Armónica: un método de multiplexación por frecuencia en el que cada mensaje iba codificado en una portadora de distinta frecuencia. Esta tecnología evolucionó para convertirse en el Teléfono.

Otros, la mayoría, dedicaron sus esfuerzos a automatizar el telégrafo. Querían quitarse al telegrafista para aumentar la velocidad de transmisión. Pero el código morse tiene un problema de base: sus símbolos son de diferente duración.

Morse diseñó su código pensando en que los caracteres más frecuentes (como la e o la i) fuesen más breves, y por tanto más rápidos de transmitir, que los menos frecuentes. Eso supone una ventaja para un ser humano, pero es muy complicado de automatizar con una máquina electromecánica de la época.

En 1874 Baudot propuso utilizar un código alternativo que también pudiera transmitirse por una línea telegráfica. Cada carácter estaría formado por 5 símbolos de igual duración. El símbolo sería 1 o 0 según hubiera paso de corriente por la línea o no. Patentó una máquina que transmitiría secuencialmente el estado de 5 pulsadores y otra los recibía formando el carácter.

Lo llamó telégrafo multiplexado. Esa fue la primera transmisión serie: con 5 bits y a finales del siglo XIX.

Por eso al número de símbolos por segundo en una comunicación lo llamamos baudio.

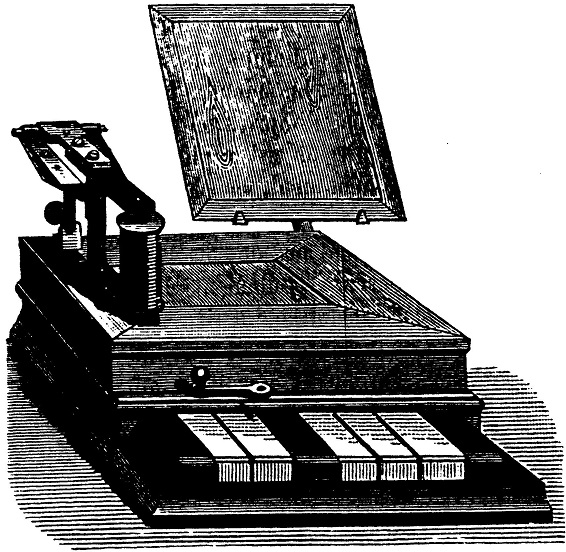

Telégrafo multiplexado (piano de Baudot). El precursor de las comunicaciones serie. Fuente.

Con los años el piano de Baudot se dio paso a una máquina de escribir automática. Una virguería electromecánica a base de mecanismos y solenoides. Usaban una versión modificada del código Baudot para enviar y recibir mensajes por un hilo telegráfico mucho más rápido de lo que lo haría un humano. Y no hacía falta telegrafista, podía usarlas cualquiera que supera mecanografiar.

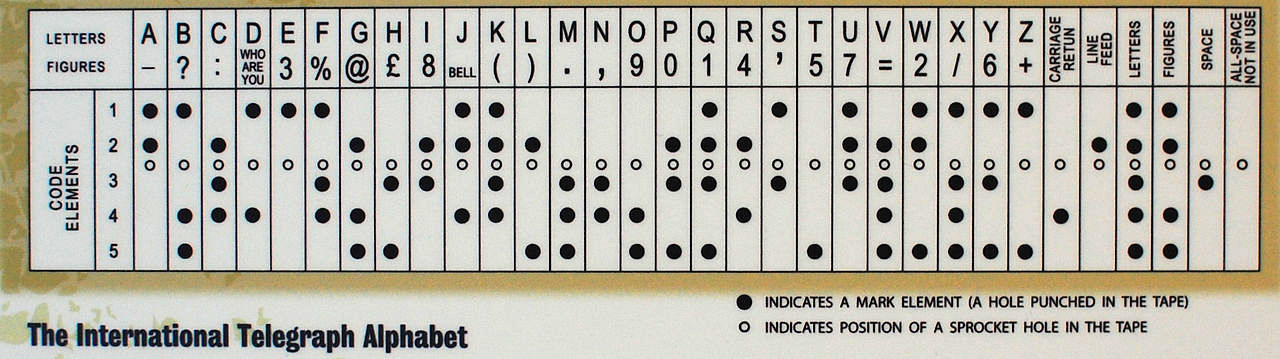

Código de 5 bits de Baudot. Fuente.

Además, ni siquiera era necesario ya el mecanógrafo. Porque el mensaje primero se troquelaba en una cinta perforada de papel. Y cuando se tenían listos varios mensajes, el rollo de cinta se transmitía a toda velocidad hacia el otro extremo.

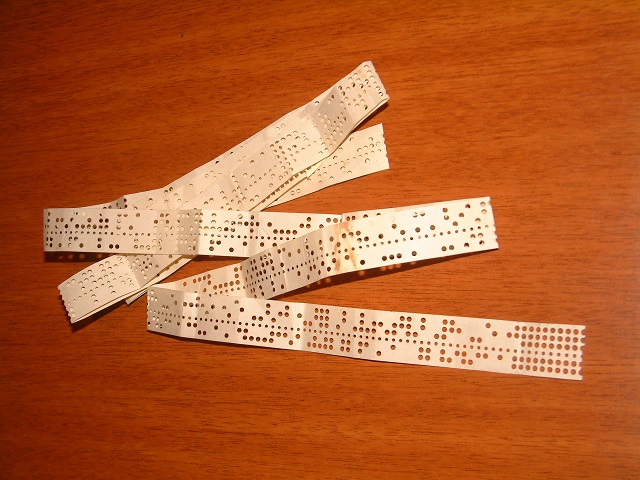

Cinta perforada con el código Baudot. Fuente.

Cuando los ordenadores salieron del laboratorio para convertirse en una herramienta de uso empresarial, el teletipo ya estaba allí. Y desde entonces ha sido la principal vía de comunicación interactiva entre el operador humano y la máquina.

Por el camino, el código de Baudot fue reemplazado por ASCII de 7 bits o EBCDIC. La velocidad de transmisión se ha multiplicado por más de un millón. Y los sistemas son hoy muchísimo más sofisticados. Pero tu ordenador, en lo más profundo del sistema operativo, sigue hablando con un teletipo.

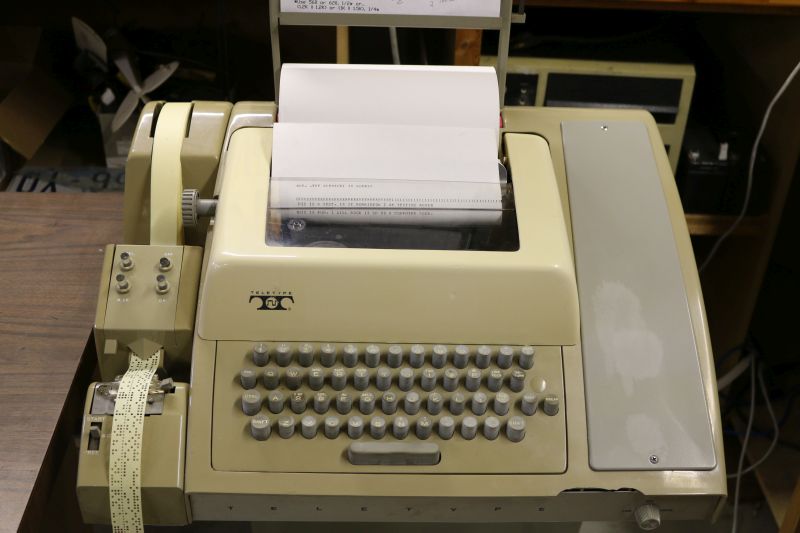

Automatic Send and Receiver modelo 33 (ASR33). Uno de los teletipos más populares. A 110 baudios y sólo mayúsculas. Fuente.

El teletipo de cristal

Se llamó teletipo de cristal (glass teletype) a los primeros terminales serie que mostraban el texto en una pantalla de rayos catódicos en lugar de papel.

Estaban hechos con lógica discreta. Y su funcionalidad era muy limitada.

Pero también lo eran los ordenadores y las líneas de la época. Imitaban lo que podía hacer un teletipo: escribir en la posición del cursor los caracteres a medida que van llegando por la linea serie.

Cuando topemos con el margen derecho bajamos una línea y seguimos por la parte izquierda. Esto se llama automargin.

¿Y cuando se llene la pantalla? Pues o desplazamos el texto hacia arriba como hace el papel, o borramos la pantalla completa y empezamos desde arriba.

Nuestra consola serie sólo puede hacer eso ahora mismo. No sabe nada más.

Al conectarla a la Raspberry esto es lo que vemos:

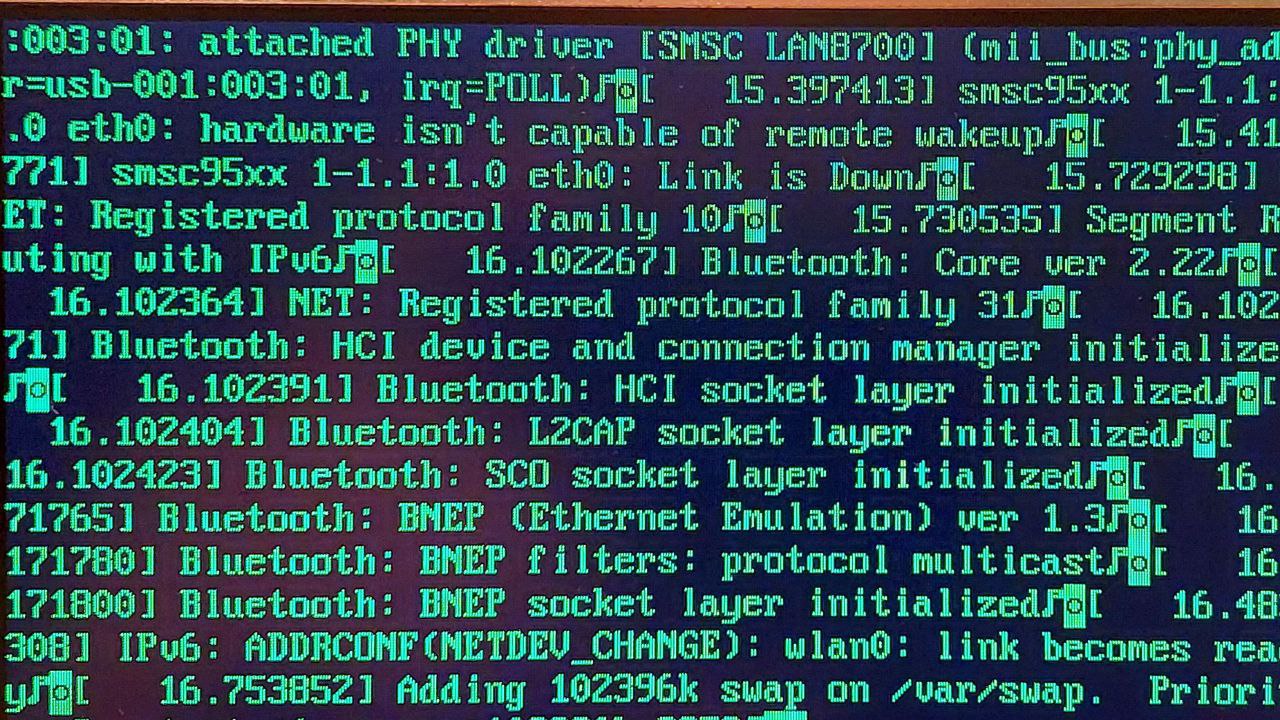

Mensajes de inicio del sistema operativo. Sin procesar. EyC.

Los símbolos raros son caracteres de control.

Los caracteres de control son aquellos que están por debajo del número 32. El ordenador te los envía para que tu terminal haga algo con ellos. No para que los muestre por pantalla.

En concreto estos dos son:

  • El símbolo ♪ es el carácter 13. Se llama Carriage Return (CR). Al recibir el carácter CR tu terminal debe llevar el cursor a la primera columna de la línea donde está. Porque eso es lo que hacían los teletipos. También lo puedes ver como 0x0d, ^M o \r.
  • El símbolo ◙ es el carácter 10. Se llama Line Feed (LF). Se espera que cuando tu terminal reciba el carácter LF el cursor baje una línea. Puedes verlo representado como 0x0a en hexadecimal, ^J en notación caret, o también \n.

¿Por qué dos caracteres? Porque en las máquinas de escribir eran dos acciones separadas, en el código de Baudot eran dos caracteres separados y en los teletipos eran también dos caracteres separados.

Se llama carro a la plataforma móvil donde se carga el papel. Es una pieza que se desplaza hacia la izquierda a medida que escribes y, cuando llega al margen derecho, toca una campanita. Entonces empujas una palanca y sube el papel y, si empujas más, devuelves el carro a la derecha del todo.

¿Ves? Son don pasos. Primero sube el papel y luego vuelve el carro. Fuente.

Linux te envía el carácter CR seguido de LF para ir al comienzo de la línea siguiente.

Interpretemos esos caracteres tal como se espera:

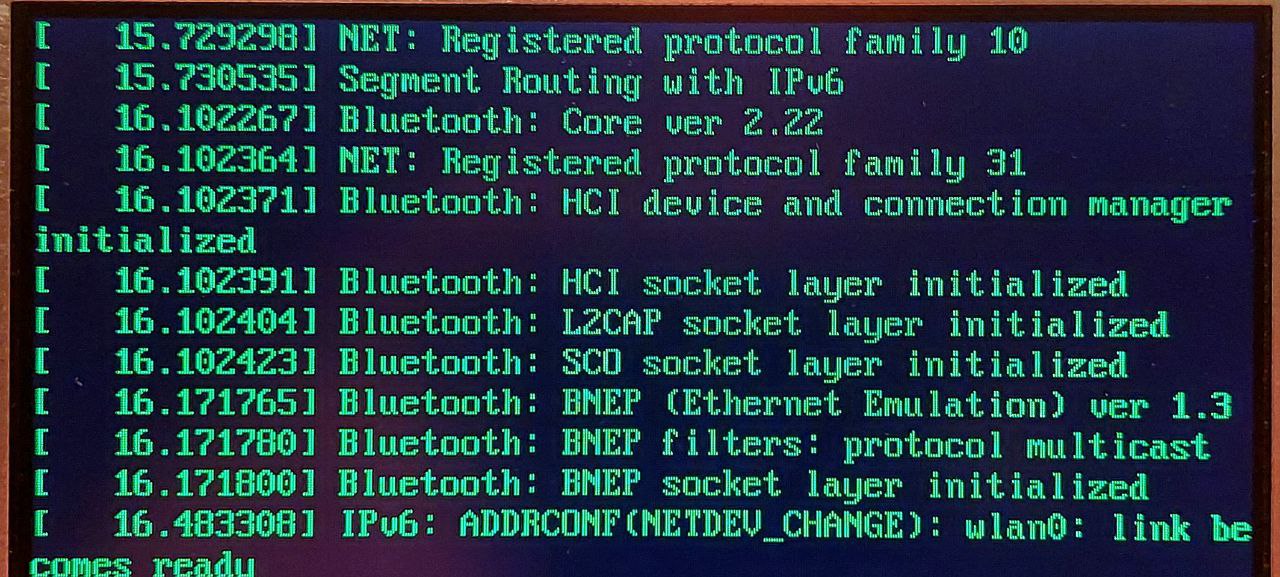

Mensajes de inicio del sistema operativo interpretando los caracteres CR y LF. EyC.

Vale… pero antes hemos dicho que cada tecla del teclado manda un carácter ASCII al ordenador. ¿Que pasa cuando pulso la tecla return? El terminal necesita ambos, CR y LF para escribir bien las líneas.

¿Cual de los dos se debe mandar?

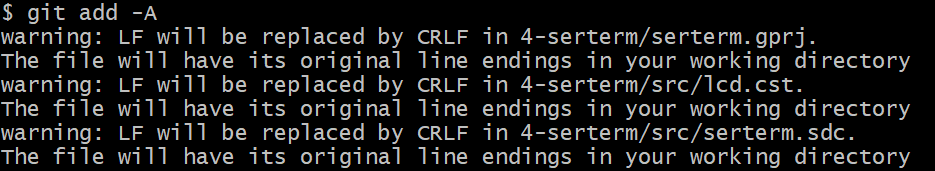

El mundo está lleno de software deseando cambiarte un LF por un CRLF y al revés. EyC.

La disciplina de línea

Cuando la consola serie envía un carácter llega al al ordenador y lo recoge la UART. Esta se lo envía al driver de terminal. El driver es parte del kernel y está muy en contacto con el hardware de la UART. Dentro del driver de terminal (recuerda que seguimos en el kernel) hay un código que se llama disciplina de línea. Procesa los caracteres que van llegando (n_tty.c).

Se encarga de cosas como:

  • Guardar en un buffer temporal la entrada donde puedes corregirla antes de enviarla al programa receptor.
  • A la llegada, convertir el carácter CR (^M) en LF (^J) que es el que Linux necesita para procesar la orden.
  • Generar señales para el control de los procesos (por ejemplo Ctrl+C se gestiona en esta capa).
  • Hacer eco de los caracteres recibidos.
  • Poner el ^ delante de los caracteres de control.
  • A la salida, traducir el LF de Linux a CRLF para que el terminal pueda interpretarlo correctamente.

El terminal y la disciplina de línea se configuran con el comando stty.

Como te decía antes, cuando pulsas return, tu teclado normalmente mandará CR. Pero el carácter de fin de línea en Unix no es CR, sino LF. Esta capa se encarga de cambiarlo al vuelo.

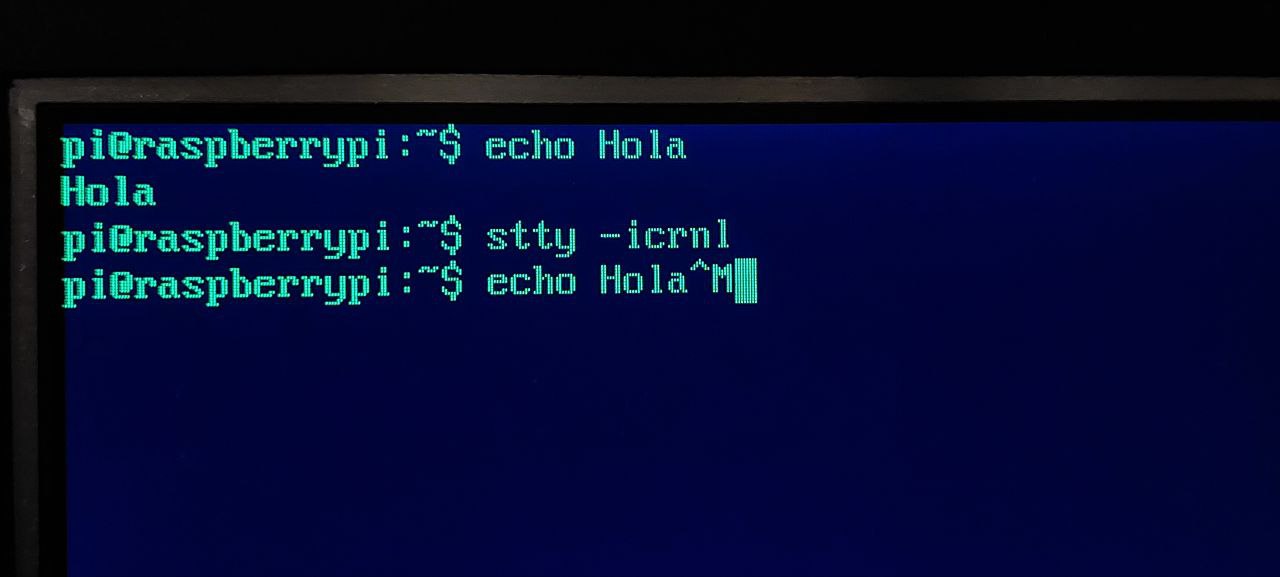

Puedes desactivarlo con stty -icrnl. Pero entonces Linux no va a reconocer tu tecla return como fin del comando:

Linux no reconoce CR (^M) como fin del comando. Pero eso es lo que tu teclado envía. EyC.

Por cierto, cuando te pase eso utiliza Ctrl+J que es el fin de línea de verdad.

El eco de caracteres también se hace aquí. Todos los caracteres recibidos se retransmiten de vuelta. Así el usuario puede ver lo que ha llegado.

Se puede desactivar con stty -echo. Se hace cuando un programa te pide la contraseña sin que aparezca en la pantalla.

Todo esto lo puedes ver en el manual de termios.

El modo canónico del terminal significa que al programa final no le llegan caracteres individuales, sino la línea completa. Esta capa se guarda todos los caracteres en un buffer temporal hasta que llega el fin de linea. Entonces los envía todos a bash, cat o el proceso que sea.

Lo puedes ver fácilmente con el comando cat. Escribes algo, borras un par de letras y pulsas enter. A cat sólo le va a llegar lo que ha quedado en el buffer, pero no lo que has borrado. A eso se llama cooked mode. Por supuesto también se puede desactivar. Pero es más para hackers.

De todas formas, como editor es muy simple. Únicamente puedes borrar caracteres o palabras para corregirlos. Pero nada más. No te puedes mover por la línea, ni recuperar comandos anteriores, ni autocompletar. Todo eso lo hace readline, ya lo veremos.

Con el carácter de borrado tenemos un caso parecido al del retorno de carro. ¿Te acuerdas cuando te he contado que antes se escribía el mensaje en una cinta de papel perforada?

Secuencia de borrado backspace-space-backspace. EyC.

¿Cómo corriges un carácter ya troquelado? Una vez perforado no se puede borrar. Así que se tachaba. Se troquelaban todos los demás agujeros dejándolo en cinco unos: 11111. Se determinó que eso indicaría un carácter no válido. Cuando el ASCII de 7 bit sustituyó al código Baudot acordamos que 1111111 (7f) fuese también el equivalente a borrar.

El ASR33 tenía una tecla de rub-out para tachar todos los agujeros. Así que, cuando te equivocabas, retrocedías la cinta mediante un botón especial, y pulsabas la tecla rub-out que generaba el carácter 7f. Tachando el anterior.

Por eso el carácter ASCII 127 (7f) se llama DELETE.

Pero en los terminales de pantalla ya no es necesario tachar un carácter equivocado, basta sustituirlo por un espacio en blanco. Para ello le tienes que decir al terminal que retroceda el cursor una posición hasta donde está la letra equivocada, escriba un espacio en blanco en su lugar, y vuelva a retroceder una posición para quedarse donde estaba.

Eso se logra mandando un carácter de control que se llama retroceso (backspace). Es el carácter 08 y tiene el símbolo ◘.

Ahora ya sabes por qué hay dos caracteres que sirven para lo mismo: backspace (^H) y delete (^?).

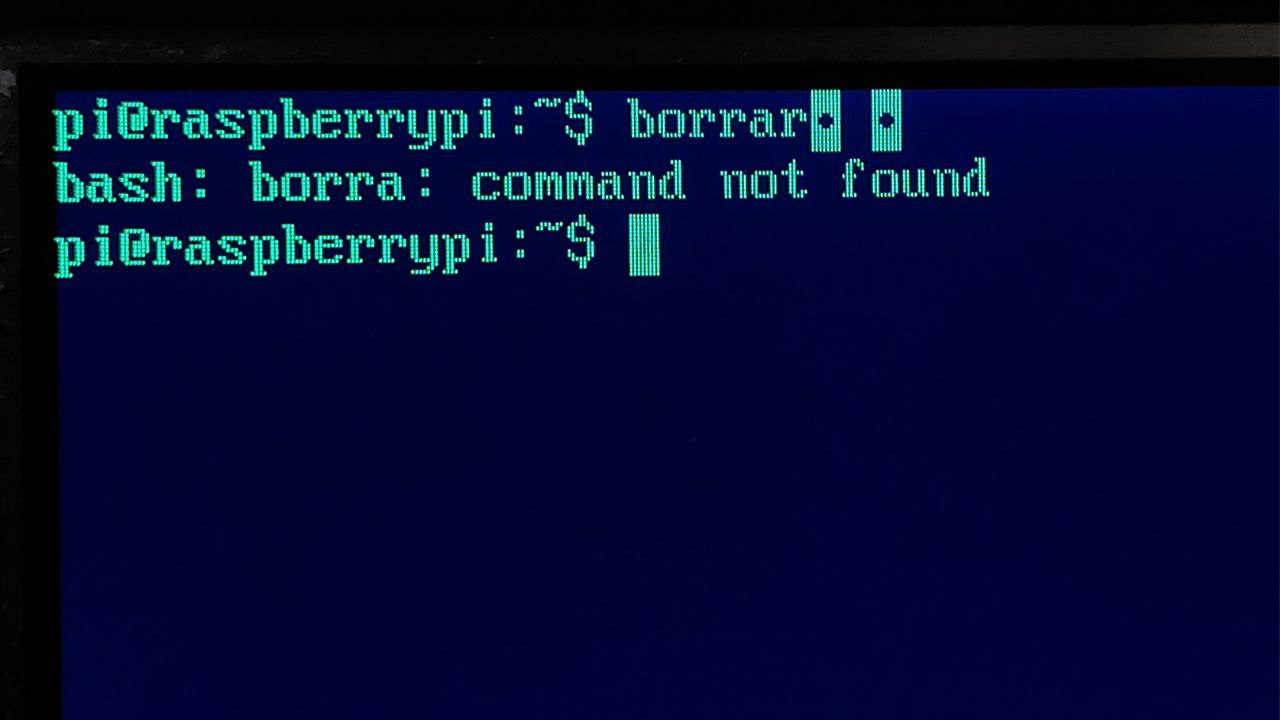

Uno de los dos sirve para borrar. El otro incordia. EyC.

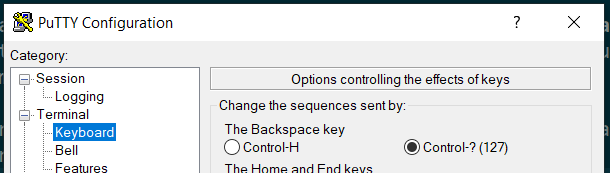

Algunos sistemas reconocen tanto ^? como ^H. Unix sólo uno o el otro. Así pues debes configurar con stty qué manda tu terminal cuando en el teclado pulsas la tecla retroceso.

$ stty erase ^H

Por cierto, stty admite cualquier carácter. Puedes probar stty erase ^M a ver qué pasa.

El control de procesos es otra de las funciones de esta capa. Por ejemplo, si le llega Ctrl+C enviará la señal SIGINT a todos los procesos de la sesión en primer plano.

En resumen, estos son los caracteres de control especiales que reconoce a la entrada la disciplina de línea:

Opción Char Acción
intr ^C Envía señal SIGINT
susp ^Z Envía señal SIGTSTP (Stop typed at terminal)
quit ^\ Envía señal SIGQUIT
stop ^S XOFF (suspende la salida de texto)
start ^Q XON (reanuda la salida de texto)
eol ^@ Termina la linea actual
eof ^D Termina la entrada actual (si no hay caracteres hace que read devuelva 0 y se interpreta como fin de fichero)
erase ^H Borrar carácter (envía la secuencia backspace-space-backspace)
werase ^W Borrar palabra
kill ^U Descartar toda la linea actual
lnext ^V Escape (no interpretar el siguiente carácter de control)
- ^J LF (puede traducirse a CR)
- ^M CR (puede traducirse a LF)

A la salida también hará un pequeño postproceso. ¿Recuerdas que el final de línea en Unix era sólamente el carácter LF (\n)?

Pues si tan sólo recibimos el carácter LF, el cursor no volverá a la primera columna y se verá todo escalonado. Para que se vea bien necesitamos el CR. Por esa razón la disciplina de línea convierte artificialmente cualquier LF saliente en CRLF.

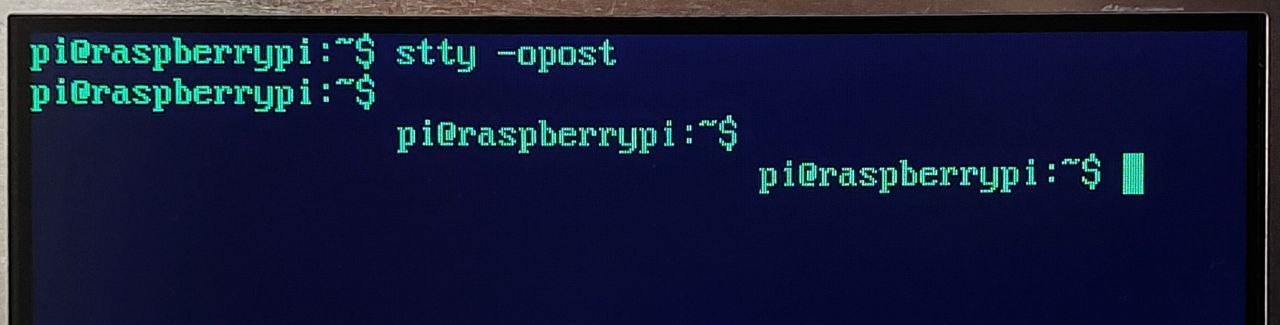

Se puede desactivar, por supuesto:

El fin de linea en Linux es sólo LF. Así es como se ve al natural. EyC.

Por cierto, si quieres experimentar con stty es mejor que desactives readline por ejemplo con bash --noediting.

El terminal tonto

La comunicación terminal-ordenador va en ambos sentidos. Mediante el carácter de control ASCII 03 (Ctrl+C) el terminal le dice al ordenador que interrumpa el proceso en primer plano. Y mediante el carácter 0a el ordenador le dice al terminal que baje el cursor.

Lo mismo que hay caracteres especiales que el ordenador reconoce y actúa, hay caracteres de control que nuestro terminal debe reconocer. Hasta el momento van:

Código Nombre Acción
0x00 NUL Padding: relleno (no hace nada)
0x07 BEL Bell: parpadea pantalla (campana acústica)
0x08 BS BackSpace: retrocede cursor
0x09 TAB Tabulador: mueve el cursor a la siguiente posición múltiplo de 8
0x0a LF Line Feed: Baja el cursor y hace scroll si es preciso
0x0d CR Carriage Return: mueve el cursor a la primera columna

Claro que en este terminal sólo funcionan los programas simples en modo texto.

Cualquier programa a pantalla completa nos va a requerir más cosas:

pi@raspberrypi:~$ vim
E437: Terminal capability "cm" required
-- More --

Pero, te voy a decir, tampoco se echaba de menos.

Ten en cuenta lo lento que iba todo. Los terminales se hicieron más sofisticados a medida que las comunicaciones mejoraban.

¿Has visto Wargames, la película? ¿Te acuerdas de estos adaptadores telefónicos?

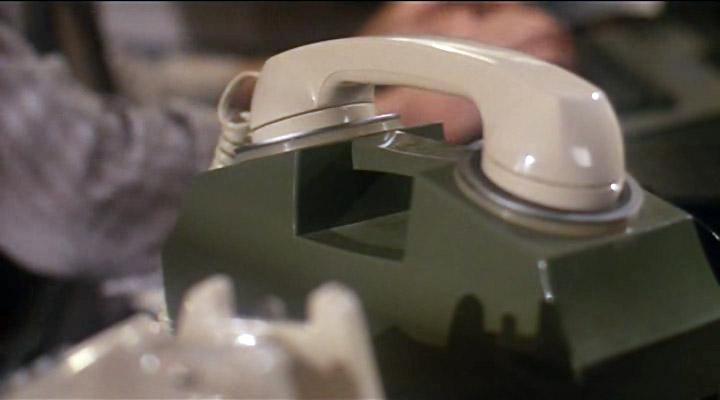

Adaptador para que tu ordenador llame por teléfono. Fuente.

Esos cacharros, que ya estaban desfasados en el momento de rodar la película, daban una velocidad de transferencia máxima de entre 100 y 300 baudios.

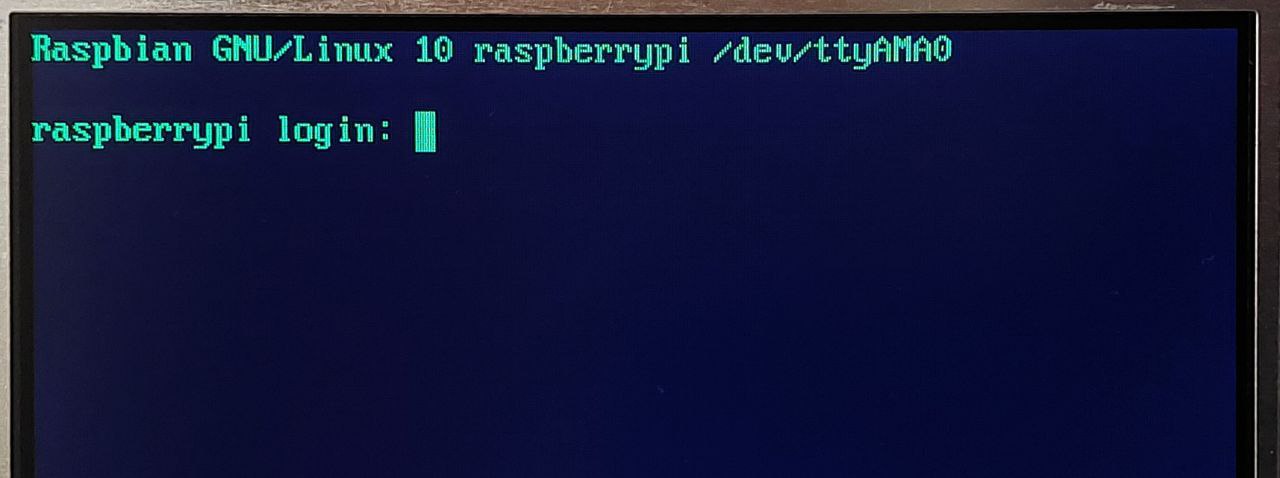

Así es un login a 150 baudios. EyC.

Durante mucho tiempo, el único editor usable fue ed, el editor de texto estándar (original: Ed, man! !man ed).

When I log into my Xenix system with my 110 baud teletype, both vi and Emacs are just too damn slow.

No exagera.

Así es vim a 1200 baudios (10 veces más rápido). 1200 baudios era una velocidad respetable a principios de los 90, en España.

Vi a 1200 baudios. EyC.

Pues imagínatelo a 110, 10 veces más lento. No te quedaba otra que editar con ed:

Duplicando la velocidad del terminal con ed a 150 baudios. EyC.

Ed evolucionó a ex. Más tarde ex incorporó un modo más visual a pantalla completa al que llamó vi. Finalmente vi se convirtió en vim y ya nadie se acuerda de ex ni de ed.

Salvo que trabajes mucho en línea de comandos o hagas scripts. En cuyo caso habrás usado sed. Sed es la versión streaming de ed.

¿Ves por qué los comandos básicos de Unix tienen muy poquitas letras? cd, cp, ls, mv, id, rm, cat…

Pero también había juegos. ¿Has oído hablar de las aventuras gráficas? Se llaman así para distinguirlas de las aventuras conversacionales. El sistema de juego iba con texto y comandos. Tú le decías al programa en qué dirección querías ir (n, s, e, w) y él te iba diciendo lo que encontrabas. También le decías acciones como take esto o aquello, use, etc.

Por supuesto el mapa, si no venía con el juego, te lo hacías tú en la cabeza o en papel.

El primer juego de aventura fue Colossal Cave. La primera versión fue escrita en Fortran en 1976.

Te daba tiempo de pensar. EyC.

Break, SysRq y SAK

Decíamos antes que cuando la línea se queda abajo durante más del tiempo que dura un carácter se produce un error. Ese error se llama break. Y es muy importante.

Condición de break. No tiene una duración concreta. EyC.

Antes los terminales tenían una tecla especial para generar tal condición. Y los teclados modernos la han heredado: Break Key - Wikipedia.

Si está habilitado, mediante la condición break invocamos a magic SysRq.

Magic SysRq es un mecanismo que actúa a nivel de kernel y sirve para recuperar parte del control cuando el sistema no responde. Podemos hacer cosas como aumentar el nivel de log del kernel, sincronizar el disco, volcar los registros de la CPU o reiniciar.

Se puede llamar desde una consola local con la combinación de teclas ALT-SysRq-<command key>. Pero para eso tienes que tener acceso físico al servidor. En cuyo caso también podrías haberle dado al botón de reset.

O desde una conexión remota. Entras por SSH y haces

echo b > /proc/sysrq-trigger

y se reinicia sin más.

¡Pero para eso tienes que ser root!

Si embargo, a través de una conexión serie (que podía ser telefónica) basta con enviar una condición break y fíjate:

Ayuda de SysRq. Mira que aún no hemos iniciado sesión. EyC.

Aún estamos en el login. Es independiente de los privilegios del usuario. Tener activo magic SysRq en estas condiciones era una brecha de seguridad enorme. Porque cualquiera podía llegar y tirar el servidor.

No obstante, además de SysRq, el driver de terminal nos ofrece otra acción muy interesante para la condición break. Una que sirve justamente para aumentar la seguridad.

Imagina que estás en una Universidad. En los años 80-90. Hay una sala con varios terminales de ordenador. Los alumnos reservan hora y hacen uso de ellos por turnos. Tú has reservado. Llegas y tu terminal está libre. Te sientas frente a él y enciendes el monitor:

Login te pide credenciales. EyC.

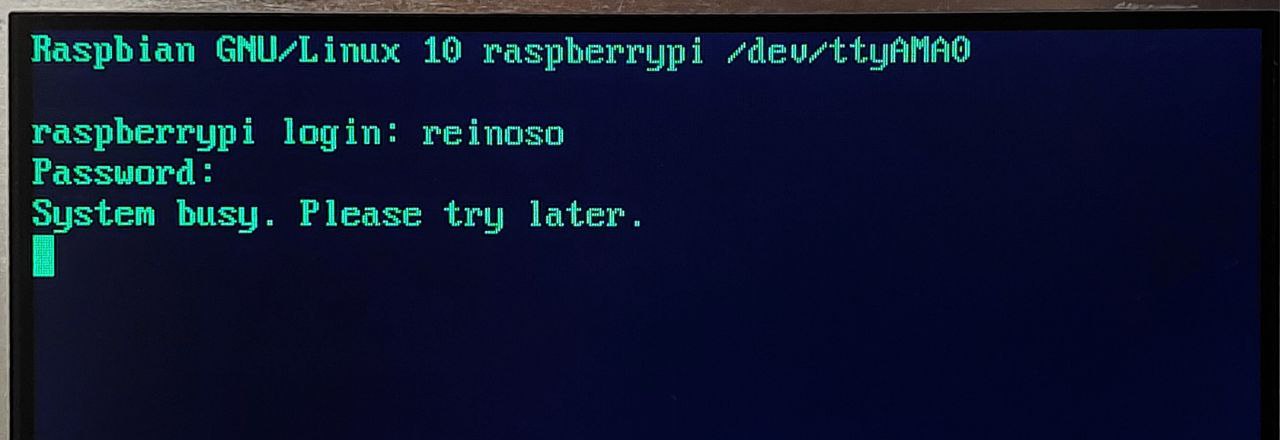

Introduces tus credenciales pero, en vez de dejarte entrar, aparece un error:

Pues resulta que no era login quien te pedía credenciales. EyC.

¿Te suena a phishing? Estos ataques modernos tienen ya 50 años…

Quien estuvo sentado antes que tú, en ese mismo terminal, dejó puesto un programa imitando la pantalla de login. Cuando pusiste tus credenciales, las guardó y te mostró un error para despistar.

La función SAK (Secure Access Key) se inventó precisamente para prevenir esto.

Hay que activarla así (en /etc/rc.local):

setserial /dev/ttyAMA0 sak

Una vez habilitada, se invoca con break (si también tienes activo magic sysreq, entonces serán dos break seguidos).

Cuando el driver de terminal recibe la señal break localiza aquellos procesos que:

  • su sesión está asociada a este terminal o
  • utilizan este terminal como entrada / salida.

Y los mata. A todos. Con SIGKILL.

La sesión finaliza. Init volverá a lanzar el proceso getty. Mostrándote una pantalla de login que, ahora sí, puedes estar seguro viene del sistema operativo. Y no de un hacker.

Fíjate en el escenario anterior al pulsar SAK.

SAK matará cualquier proceso corriendo en esa terminal. EyC.

¿Alguna vez has tenido que presionar Ctrl+Alt+Supr antes de poner usuario y contraseña en un Windows corporativo?

Tiene la misma función. Ningún programa de usuario puede capturar esa secuencia, así te aseguras de que quien te pide credenciales es realmente el sistema operativo.

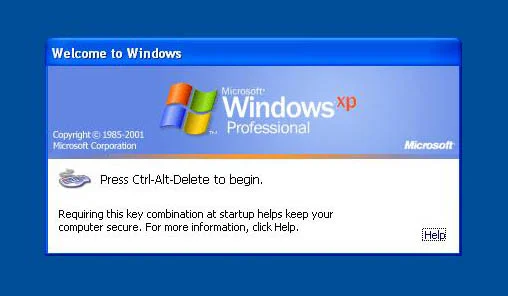

Secure Access Key en Windows. Porque algunos compañeros tienen muy mala idea. EyC.

STTY para Hackers

Siguiendo con la seguridad, hay un escenario donde conocer stty resulta especialmente práctico: hacking.

Los pentesters deberían hablarse más con los administradores de sistemas. Ambos aprenderían mucho.

Hay una técnica que se llama remote code execution. Va de aprovechar un fallo de un programa para hacer que que ejecute algo que no estaba programado. Generalmente acabas haciendo que lance un intérprete de comandos, una shell, porque así tienes acceso a la máquina con los mismos privilegios que el usuario con el que corría el programa vulnerable.

Pero el programa original normalmente es un demonio, es decir desconectado del terminal. Así que esa shell empieza pero no tiene terminal.

Es limitante porque, aparte de que hay muchos programas que requieren TTY (como su, vim, o cualquier programa a pantalla completa), tampoco ves el prompt, ni los mensajes de error; si algo se queda pillado no puedes usar Ctrl+C, no funciona el autocompletado ni el histórico de comandos, no puedes editar el comando, etc.

Verás. Te lo voy a enseñar.

Levanto en la Raspberry una shell directamente desde el proceso init, escuchando en el puerto 1234:

N0:23:respawn:/usr/bin/nc.traditional -lvp 1234 -e /bin/sh

Me voy a conectar desde una Ubuntu usando Netcat y ejecutaré algunos comandos.

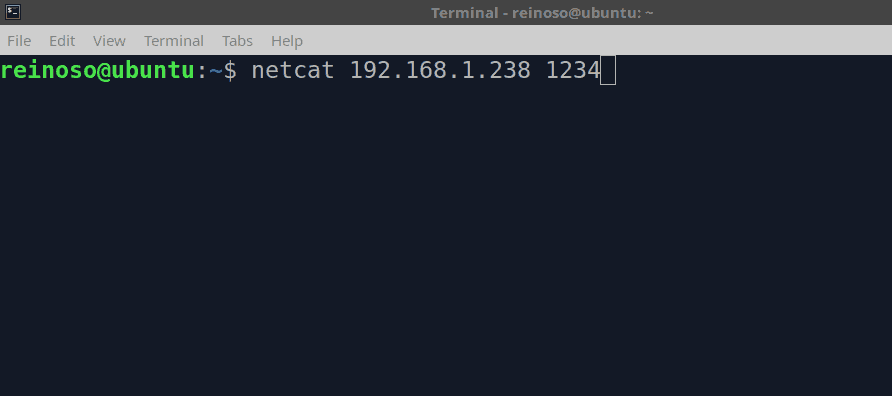

Bash no está en modo interactivo. EyC.

En esa captura quiero que observes lo siguiente:

  • No te muestra prompt. Los comandos que escribo yo se ven igual que las respuestas.
  • No te autocompleta con tab (hostn está incompleto).
  • No te muestra los mensajes de error (fíjate en el comando hostn, que no existe).
  • La respuesta al comando tty es que no estamos en ningún terminal (o pseudoterminal).
  • Cuando presiono Ctrl+C para salir del sleep, en realidad termina mi propio proceso netcat y me devuelve al prompt de mi máquina local ubuntu.

Para arreglarlo hay que diferenciar dos cosas:

  • Por un lado necesitas iniciar un terminal en el extremo remoto.
  • Y por el otro necesitas que la disciplina de línea de tu propio terminal no te estorbe.

La primera se solía solucionar con script o con el comando unbuffer de expect. Aunque últimamente se ha puesto de moda hacerlo con Python:

python -c 'import pty; pty.spawn("/bin/sh")'

Yo lo haría con script. Te explico por qué. Las máquinas vulnerables a menudo son viejas y podrían no tienen Python3. En cambio script es parte del paquete util-linux. El mismo en el que vienen kill, mount o el mismísimo login. Lo vais a tener ahí prácticamente garantizado.

Basta usar script /dev/null para que no escriba ningún fichero. Iniciará /bin/sh. O bien script -c /bin/bash /dev/null para usar una shell concreta.

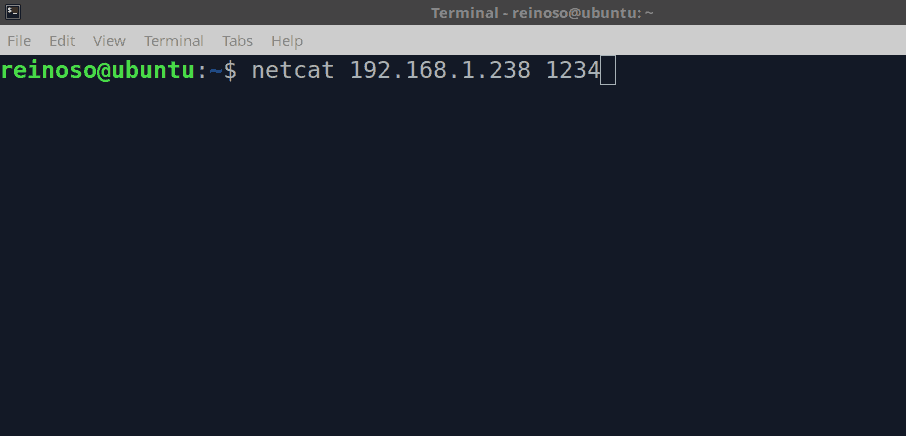

Script crea un pseudoterminal. EyC.

De esa captura tienes que fijarte en que hemos arreglado algunas cosas:

  • Tras lanzar el comando script nos aparece el prompt de root #.
  • Ya sí muestra que estamos en una terminal (/dev/pts/1).
  • El error de comando incorrecto ahora sí aparece.

Pero otras siguen fallando:

  • Los comandos salen repetidos. La primera vez sobre la línea de comandos y la segunda vez justo debajo.
  • El tabulador no autocompleta el comando hostn.
  • Al hacer Ctrl+C no se interrumpa el sleep sino nuestro netcat.

Cuando iniciamos script, crea un terminal para nosotros donde lanza un sh. Este terminal tiene su propia disciplina de línea. Así que ahora tenemos dos terminales, el de nuestra máquina local y el remoto.

El primer fallo se debe a los dos echo. Según tecleamos vemos aparecer la letras porque nuestro terminal nos las devuelve, pero no las enviará al otro extremo hasta que pulsemos enter (debido al modo canónico). Y cuando llegan al terminal remoto, que también tiene el echo activado, las envía de vuelta. Por eso cada comando se ve doble. Debemos desactivar el echo en nuestro terminal con stty -echo.

Por el mismo motivo no funciona el completar con tabulador. Debido al modo canónico tu terminal no le envía ninguna entrada a netcat hasta que pulsas enter. ¿Por qué en mi terminal local sí funciona el autocompletado? Pues porque tu bash desactiva el modo canónico de tu terminal. El bash remoto lo desactiva en su terminal remoto, pero no puede hacer nada con tu terminal local. Debes desactivarlo tú a mano con stty raw.

El Ctrl+C lo está interpretando tu terminal local. Por eso interrumpe tu netcat. Si quieres terminar procesos remotos, debes pedirle que no lo interprete y lo transmita. Esto se hace con stty -isig. Pero, cuidado, una vez lo desactives Ctrl+C o Ctrl+Z dejarán de funcionar localmente. Y tendrás que matar netcat de otra manera.

Estas opciones es mejor ponerlas cuando ya tenemos bash corriendo en un terminal en el otro extremo. Se puede hacer con stty -F desde otra consola local. Pero yo lo haría dejando el proceso en suspenso:

Con el netcat parado, lanzamos en local el comando stty -isig -echo raw. Después nos traemos el proceso a primer plano con fg y, para cuando termine, hacemos stty sane.

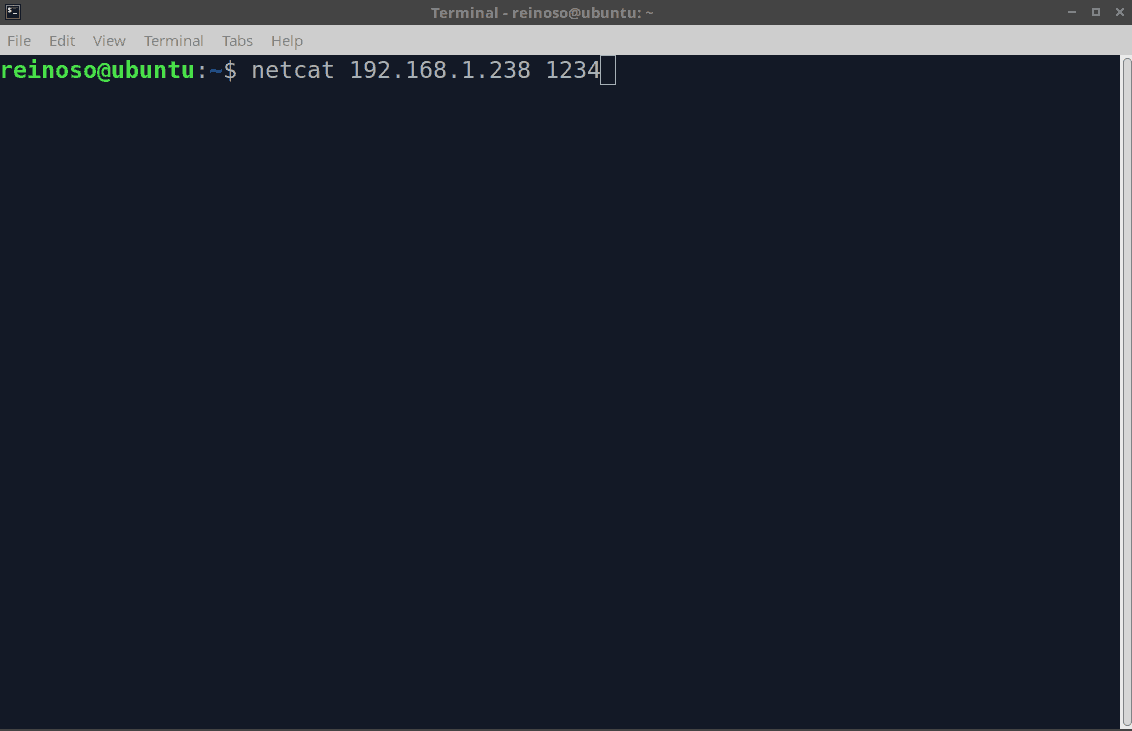

Una shell netcat que no tiene nada que envidiar a telnet o ssh. EyC.

Ahora ya sí funciona el Ctrl+C, el autocompletado, las flechas y todo. Te lo demuestro lanzando vim o Midnight Commander.

Eso sí, debes decirle al sistema remoto tu tipo de terminal local y sus dimensiones. Telnet y ssh tienen un mecanismo para decírselo pero netcat no; así que no puede saberlo si tú no se lo indicas.

Terminfo

Te decía antes que para experimentar con stty tenías que lanzar bash con la opción bash --noediting.

Porque Bash utiliza una librería que se llama readline.

Readline es la librería que te permite editar la línea de comandos, moverte por ella, insertar caracteres en cualquier posición, recuperar comandos anteriores, autocompletar con tab y todo eso. La que mueve el cursor al principio con Ctrl+a, al comando anterior con Ctrl+p, un carácter a la izquierda con Ctrl+b y a la derecha con Ctrl+f, etc.

Por cierto, ¿sabes de donde vienen esas teclas?

De Emacs. Sí, el editor emacs.

Por eso si tu terminal envía Ctrl+p (ASCII 0x10) al pulsar la flecha izquierda funcionan bien muchos programas como bash, dialog / whiptail, mc, emacs. Pero vi, por ejemplo, no.

Ya que hablamos de readline, en el fichero de configuración (/etc/inputrc) te recomiendo descomentar las líneas alternate mappings for “page up” and “page down” to search the history.

# /etc/inputrc - global inputrc for libreadline

# alternate mappings for "page up" and "page down" to search the history
# "\e[5~": history-search-backward
# "\e[6~": history-search-forward

En algunas distribuciones como RedHat o SuSE viene activo por defecto. Pero no en Debian y derivados.

Sirve para buscar en el histórico comandos que empiezan por lo que ya llevas escrito. De forma que si pones cat y vas pulsando page up te saldrán todos los ficheros de los que hayas hecho cat. A mí me parece más práctico que la búsqueda con Ctrl+r.

Por debajo, readline se apoya en terminfo.

A lo largo de los años, ha habido tantísimos terminales y con posibilidades tan dispares, que Unix tiene una base de datos sólo para saber cómo interactuar con cada uno. Bueno, en realidad no tiene una, tiene dos: termcap (obsoleta) y terminfo.

Funcionan como librerías. Es decir, un programa puede decidir usar termcap (si es muy antiguo), usar terminfo, o no usar ninguna de las dos. Un programa a pantalla completa probablemente usará ncurses que, por debajo, es un cliente de terminfo.

Le indican al programa qué puede hacer el terminal del usuario: ¿tiene colores? ¿tiene caracteres gráficos? ¿puede hacer scroll? ¿scroll hacia arriba y también hacia abajo? ¿línea a línea o varias a la vez? ¿y scroll horizontal? ¿puede limpiar la pantalla o no? ¿y posicionar el cursor?

Las funciones se llaman capacidades. La lista de capacidades soportadas por terminfo viene en el manual y es enorme: terminfo(5) - Linux manual page. Cada modelo de terminal tiene su fichero de configuración donde se listan todas sus capacidades y cómo se invocan.

Supón que estás programando algo y, en un momento dado, necesitas borrar la pantalla.

Algo normal hoy, pero no tan común antaño, cuando la “pantalla” podía ser perfectamente una máquina de escribir. Esa capacidad se llama clear y cada dispositivo tiene su forma de pedírselo. Así que Terminfo, basándose en la variable de entorno TERM, buscará su fichero de configuración y mira si viene la capacidad clear.

El comando tput sirve para generar manualmente la secuencia que corresponda a una capacidad.

Un ejemplo: las consolas de Sun Microsystems limpiaban su pantalla al recibir el carácter de control llamado Form Feed (0x0c). El mismo que se usa para cambiar de página en una impresora.

$ TERM=sun tput clear | hd
00000000  0c                                 |.|

En cambio, los terminales que usamos hoy en día casi todos son compatibles con el estándar ANSI y no utilizan caracteres sueltos sino secuencias de escape.

$ TERM=ansi tput clear | hd
00000000  1b 5b 48 1b 5b 4a                  |.[H.[J|

El carácter Escape (1b o ^[) indica al terminal que lo que viene a continuación es una orden, no un texto. Las secuencias de escape empiezan por el carácter de control 1b, seguido de [. Formando lo que se llama Control Sequence Introducer (^[[). ver ANSI escape code.

Si tu terminal fuese un teletipo, que no puede borrar la pantalla, terminfo no genera nada y en su lugar devuelve error.

$ TERM=tty33 tput clear | hd
$

El terminal más básico que hay en la base de datos es dumb:

$ infocmp dumb
dumb|80-column dumb tty,
        am,
        cols#80,
        bel=^G, cr=\r, cud1=\n, ind=\n,

Verás que es muy parecido a nuestro terminal ahora mismo:

  • am: (automargin) cuando el texto llega al final de la pantalla, continúa automáticamente en la siguiente línea.
  • ind: estando en la última fila, el terminal hace scroll cuando recibe un \n.
  • bel: emite un pitido cuando recibe el carácter 0x07 o ^G. Nosotros en vez de un pitido hacemos un parpadeo de la pantalla.
  • cr: el retorno de carro, situar el cursor al principio de la línea actual, se hace con \r.
  • cud1: cursor down, bajar el cursor una linea, se hace con \n.

Fíjate que este modelo no soporta borrar la pantalla. El comando clear no funciona y tput clear sale con error:

pi@raspberrypi:~$ TERM=dumb
pi@raspberrypi:~$ clear
pi@raspberrypi:~$ tput clear
pi@raspberrypi:~$ echo $?
2
pi@raspberrypi:~$

El terminal eyc

Voy a completar mi terminal dotándolo de algunas capacidades extra como son:

  • Borrar la pantalla.
  • Mover el cursor una posición arriba.
  • Mover el cursor una posición a la derecha.
  • Posicionar el cursor.

Una vez implementadas, tendremos que escribir nuestro propio fichero de terminfo.

eyc|Electronica y ciencia Text terminal,
  am,
  cols#60,
  lines#17,
  cr=^M, bel=^G, ind=^J,
  clear=^L,
  it#8,ht=^I,
  cub1=^H, cud1=^J, cuu1=^R, cuf1=^S,
  cup=^T%p1%' '%+%c%p2%' '%+%c,
  home=^T  ,
  smso=^N, rmso=^O, msgr,
  rev=^N, sgr0=^O, sgr@,
  acsc=+\020\,\021-\036.\0370\333l\332m\300k\277j\331q\304x\263u\264t\303n\305v\301w\302O\333a\261o\337s\334,

Lo compilamos:

$ sudo tic -ts eyc.inf
1 entries written to /etc/terminfo

Cambiamos la línea de agetty para indicar que el terminal serie es de tipo eyc:

T0:23:respawn:/sbin/getty 38400 ttyAMA0 eyc

Tack es la utilidad que se usaba para probar los terminales:

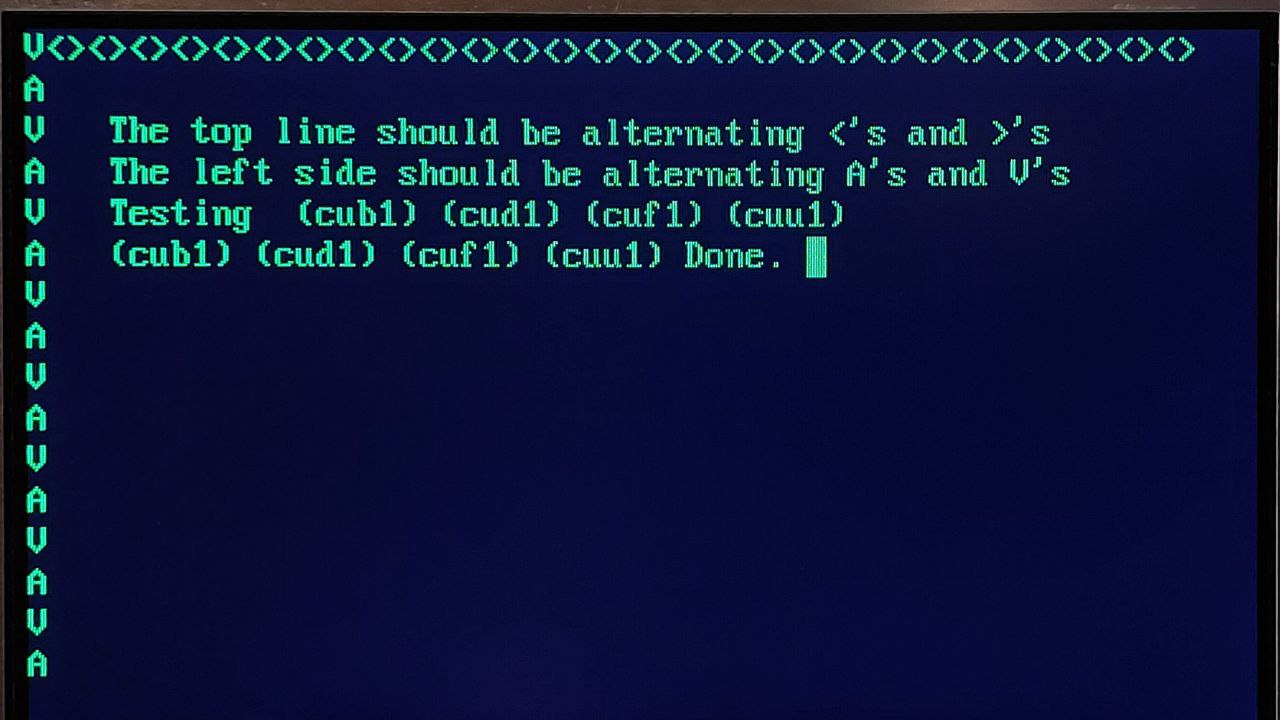

Probando las capacidades de mover cursor. EyC.

Con estas capacidades ya estamos listos para ejecutar programas a pantalla completa.

Y podemos jugar a cosas que no sean sólo puro texto.

¿Nostálgico? Prueba el ahorcado a 150 baudios. EyC.

Aprovechando que tenemos caracteres de 8 bit, le hemos añadido también gráficos:

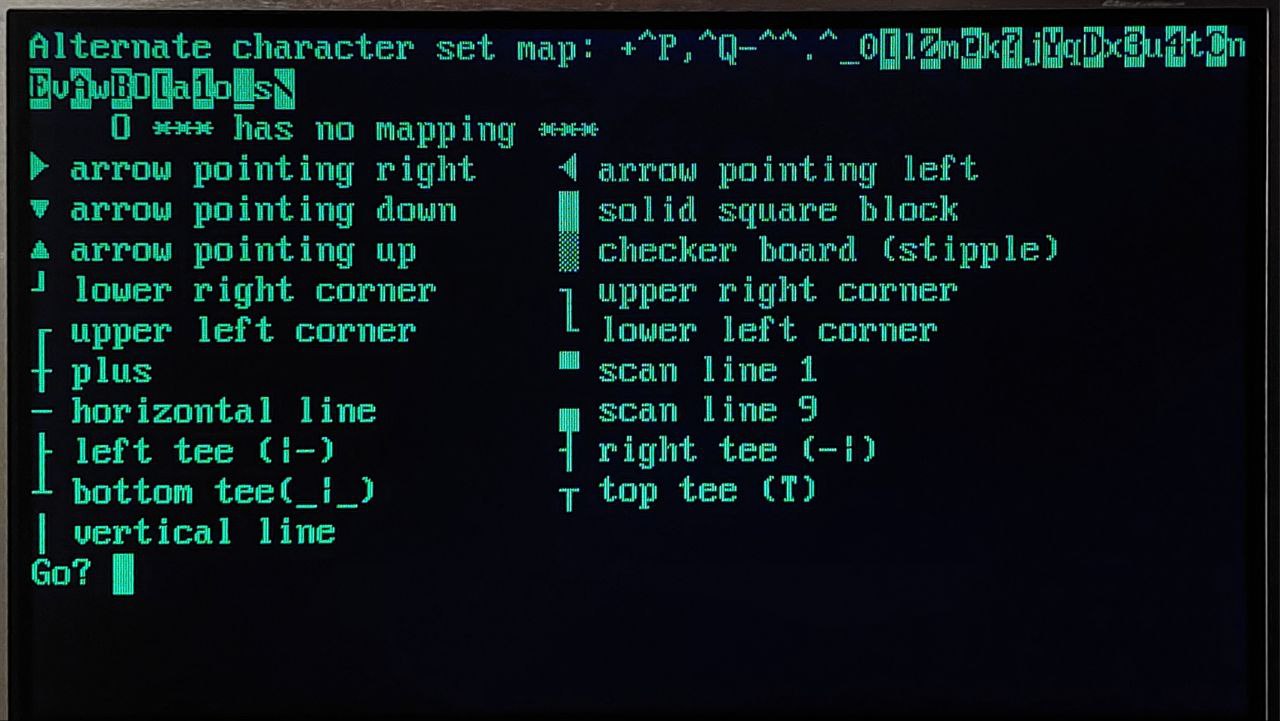

Prueba del juego alternativo de caracteres (gráficos). EyC.

Y falta un último detalle: destacar texto.

El video inverso sólo nos ocupará un bit más en la memoria y hará que los programas queden mucho más vistosos.

Mi consola ya es capaz de visualizar aplicaciones complejas. EyC.

Conclusión

Quedan muchas cosas por contar pero lo dejamos aquí.

El código fuente del proyecto lo tienes en Github: verilog-vga/4-serterm. Nuestro terminal funciona correctamente a 38400 baudios. A 115200 también, pero necesita padding en el scroll.

Hemos visto cómo hacer una consola serie completamente nueva. Partiendo de sus capacidades básicas hasta algunas más sofisticadas. Hemos aprendido a configurarla desde cero en el sistema operativo. Y hemos explorado las capas que conforman la interfaz de terminal, algunas heredadas de los primeros Unix.

Con esto termina el recorrido de primera mano por las entrañas de Linux. Seguro que cualquier día, mientras trabajas en la línea de comandos, te vendrá a la cabeza algo de lo que has leído aquí.

Enlaces

Artículos relacionados:

Terminales:

Seguridad:

FPGA:
